助力户外电源市场发展，慧能泰多方案满足A口、C口、大功率PD快充等需求

最近几年，自驾游、垂钓、野餐露营、追光摄影等户外生活方式逐渐流行开来。在户外，为手机、笔记本电脑、无人机、相机等数码设备供电成了必须解决的问题，这就带来了户外电源市场的大爆发。面对不同的充电装备，户外电源需要解决不同的充电问题。慧能泰推出的多个解决方案可满足其A口、C口、大功率PD快充等需求。

方案一：1A1C双口PD快充

    HUSB304是集成15mΩ低Rdson的N沟道MOSFET负载开关的USB-A协议识别芯片，采用TSOT23-8封装。HUSB304同时集成了一路DP/DM用于USB供电识别控制，HUSB304监测DP/DM引脚的电压自动支持BC1.2 DCP模式，苹果5V2.4A模式及三星5V2.1A模式。HUSB304支持设备移除指示和短路故障指示，适用于多口PD快充的功率动态分配应用场合。

    HUSB350是一款高性能、高集成度的USB Type-C PD Source控制器。HUSB350支持PD3.0、PD2.0、PPS、QC2.0/QC3.0、FCP、AFC、BC1.2 DCP等。HUSB350集成了所有必需的保护，如过温保护 (OTP)、过压保护 (OVP)、欠压保护 (UVP) 和欠压锁定 (UVLO)。HUSB350支持双端口充电器应用的智能降额功能。HUSB350采用SOP-14L和QFN-16L封装。

    HUSB304和HUSB350搭配，可以实现1A1C双口PD快充的超简电路。

1A1C双口PD参考框图

    此方案C口输出PD18-100W，A口输出5V2.4A/12W；通用性高、成本低、体积小。该方案支持任意降功率幅度，如10W、12W、15W、18W、20W等。

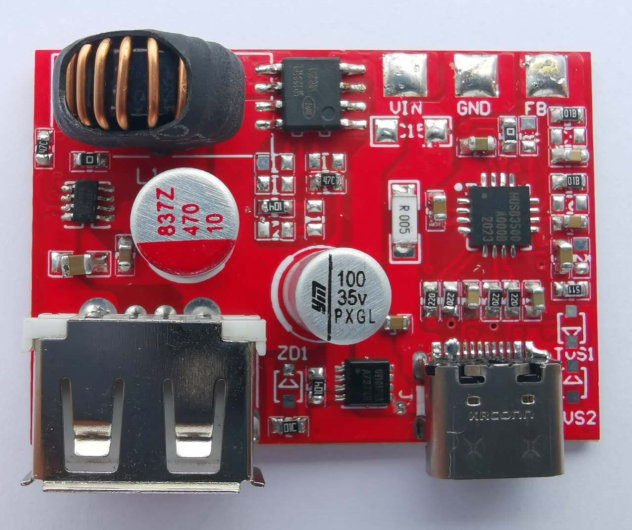

1A1C双口PD参考设计实物图

方案二：2C 140W快充方案
    HUSB311是一款USB Type-C PD控制器，符合最新的USB Type-C和PD3.1标准，可以支持PPS、EPR等PD3.1命令。它实现了USB Type-C 端口供电控制VCONN、USB Type-C CC 控制与采样和USB PD 消息传输。

HUSB311

   通过两颗HUSB311芯片，可以实现2C 140W快充方案。

2C 140W快充原理框图

   该方案支持140W电源固定或者动态共享的双路USB PD输出。HUSB311有两个I²C地址，嵌入式控制器可以采用一个I²C总线与两颗HUSB311实现通信。
