告别软件代码，硬件攻城狮也能DIY的 PD DRP+OTG 芯片来了
发布时间：2023-11-24
随着 USB-C 接口的普及，越来越多的设备开始采用这种接口。由于 USB-C接口的高效性和便携性，使各种设备之间的连接和数据传输变得非常方便快捷，它们不仅提供了强大的功能，还为我们的日常生活和工作带来了极大的便利，USB Type-C 口正成为发展趋势。
（USB-C 生态产品图）
不过我们还是能看到很多蓝牙音箱、平板、POS 机等仍然还是采用 USB-micro接口。5-10W 的充电功率着实让人等到花儿都谢了。而蓝牙音箱要实现接 U 盘的功能，传统方案还需额外增加一个 USB-A 母座或 TF 卡槽、耳机接口等，使音箱接口显得多而繁杂。
当然也有厂商采用 Type-C 作为接口，但是仍需要靠软件进行编程，设计与使用相对复杂。试问：有没有一款芯片可以做到告别软件代码，硬件工程师也能DIY ，就实现一个 Type-C 接口能给蓝牙音箱快充，还可以 OTG 接 U 盘或给手机充电？其实也不是难事，只要......
使用慧能泰 DRP 芯片 HUSB239！
（HUSB239 引脚定义+封装图）

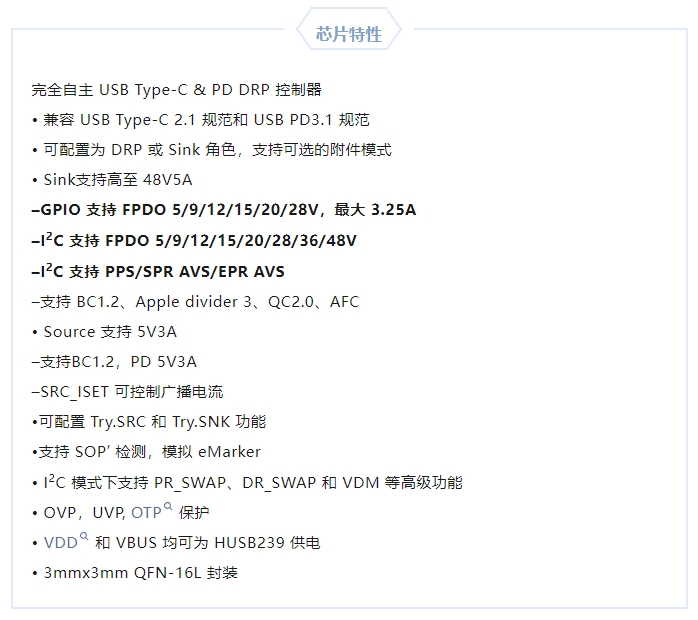

HUSB239 是慧能泰新推出的一款高度集成的全自主式 USB Type-C 和 USB PD DRP 控制器，最高支持 48V 5A 应用。HUSB239 支持 CC 逻辑、USB PD 协议和传统私有协议。用户可将 HUSB239 自由配置为 Sink 或 DRP。此外还支持识别调试附件和音频附件。HUSB239 可在两种模式下运行：I2C 模式和 GPIO 模式。在 I2C 模式下，I2C 主机可以访问 HUSB239 配置设置、读取状态并实现电源角色切换（PR_Swap）、数据角色切换 (DR_Swap)、VDM 信息等高级功能。I2C 模式下，HUSB239 还支持 PPS、 SPR AVS、EPR AVS、48 V / 5 A EPR RDO 。在 GPIO 模式下作为 Sink，可通过 VSET 和 ISET 接电阻设置请求的电压和电流，最大支持请求 28 V / 3.25 A。当 HUSB239 作为 Source 时支持 5V 输出，通过 SRC_ISET 引脚配置广播电流。HUSB239 的超低工作电流有助于系统降低总功耗。
（HUSB239典型应用电路+ demo图）
1
HUSB239 作为一颗 USB-C & USB PD DRP 芯片应用在蓝牙音箱上时，仅靠单 C 口就能实现双向充电+数据传输（OTG）功能。在不同的使用场景下，通过 CC 识别插入的是设备还是充电器，从而自动切换 DFP/UFP。在接充电器的时候，蓝牙音箱作为UFP，通过 CC或 D+/D- 向适配器请求电压电流，比如申请 9/12V 电压给内置锂电池快速充电；而在接U盘或手机的时候，蓝牙音箱转为DFP，对外输出 5V 给 U 盘供电或给手机充电，同时可读取 U 盘中的数据去播放音乐。这使得蓝牙音箱的设计变得更加简洁、高效，同时也省去了多个接口的成本。
2
慧能泰 DRP 芯片 HUSB239，像 HUSB238 一样傻瓜式简单易用，GPIO 模式支持0软件编程。I2C 模式也可通过简单的寄存器操作，实现复杂的 OTG、Data role swap、Power role swap、VDM 和 PD 3.1 EPR 诱骗等强大的功能。借助它可以让 USB-C 口实现音视频和数据传输，用于连接 U 盘和 5G 数据网卡等。
3
HUSB239 支持 PD、QC 等多种快充协议，支持标准的 28V 5A，最大可拓展至 48V 5A。USB Type-C 连接器通过 USB PD 协议实现了高功率的充电能力，能够提供比传统USB 接口更快的充电速度。
HUSB239 可以针对不同应用场景进行个性化定制。除了在蓝牙音箱上的优异表现外，还可应用于需要双向电源的 PD DRP 设备，如电子烟，筋膜枪，对讲机，无人机，云台，投影仪，吸尘器，电动工具，移动电源 ，游戏机，平板电脑等。HUSB239 的推出，希望能助力更多 USB PD3.1 设备端产品推出市场，也可以让更多电子设备简单地实现 PD3.1 快充，从而真正推进接口的大一统与万物互联。
HUSB239现已开放样品申请，欢迎联系我们了解更多优质产品详情！
