产品概述

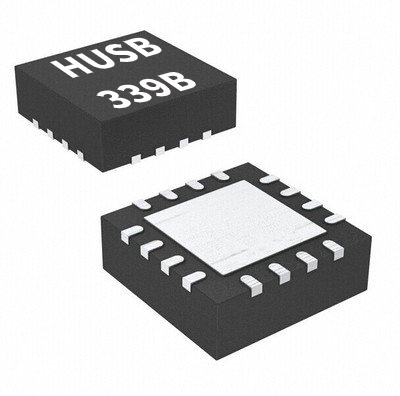

HUSB339B 是一款高性能、高集成度的USB Type-C PD Source控制器。 HUSB339B支持PD3.0、PD2.0、QC2.0/QC3.0、AFC、FCP、BC1.2 DCP和5V2.4A。 HUSB339B集成了所有必需的保护功能，例如过温保护 (OTP)、过压保护 (OVP)、欠压保护 (UVP) 和欠压锁定 (UVLO)。HUSB339B采用4mm x 4mm QFN-16L封装。

典型应用电路

样片及订购

订货型号	封装形式	功率	5V	9V	12V	3.3-11V PPS	QC2.0/3.0, FCP	BC1.2 DCP 5V2.4A	IR Comp	包装形式
HUSB339B_A000B	QFN-16L	20W	3A	2.22A	1.67A	-	Y	Y	50mΩ	Tape & Reel, 5K	立即申请
HUSB339B_B000B	QFN-16L	20W	3A	2.22A	-	-	-	Y	50mΩ	Tape & Reel, 5K	立即申请
HUSB339B_C000B	QFN-16L	20W	3A	2.22A	1.67A	2.2A	Y	Y	50mΩ	Tape & Reel, 5K	立即申请

订货型号

封装形式

功率

12V

3.3-11V PPS

QC2.0/3.0, FCP

BC1.2 DCP

5V2.4A

IR Comp

包装形式

HUSB339B_A000B

QFN-16L

20W

2.22A

1.67A

50mΩ

Tape & Reel, 5K

立即申请

HUSB339B_B000B

QFN-16L

20W

2.22A

50mΩ

Tape & Reel, 5K

立即申请

HUSB339B_C000B

QFN-16L

20W

2.22A

1.67A

2.2A

50mΩ

Tape & Reel, 5K

立即申请

产品特性

通过USB PD3.0 PPS 认证，TID 62
支持USB Type-C 1.2和USB PD3.0 标准
HUSB339B_A000B:

PD3.0 5V3A, 9V2.22A, 12V1.67A三档FPDOs
QC2.0/3.0和FCP
BC1.2 DCP和5V2.4A

HUSB339B_B000B:

PD3.0 5V3A, 9V2.22A两档FPDOs
BC1.2 DCP和5V2.4A

HUSB339B_C000B:

PD3.0 5V3A, 9V2.22A, 12V1.67A三档FPDOs
3.3-11V2.2A APDO
QC2.0/3.0和FCP
BC1.2 DCP和5V2.4A

集成恒压 (CV) 回路补偿和恒流 (CC) 回路补偿网络

集成二次侧补偿电路，如TL431

VBUS 和 VIN 引脚快速放电
电压工作范围：3.3V至12V
支持线缆压降补偿 - 50mΩ
OTP、VIN OVP、VIN UVP、VIN UVLO 和 OCP 保护
CC引脚支持20V高压保护CC pin和VBUSs 引脚短路风险
QFN-16L封装
±8kV ESD HBM

技术文档

典型应用

电源适配器

车载充电器

评估板套件

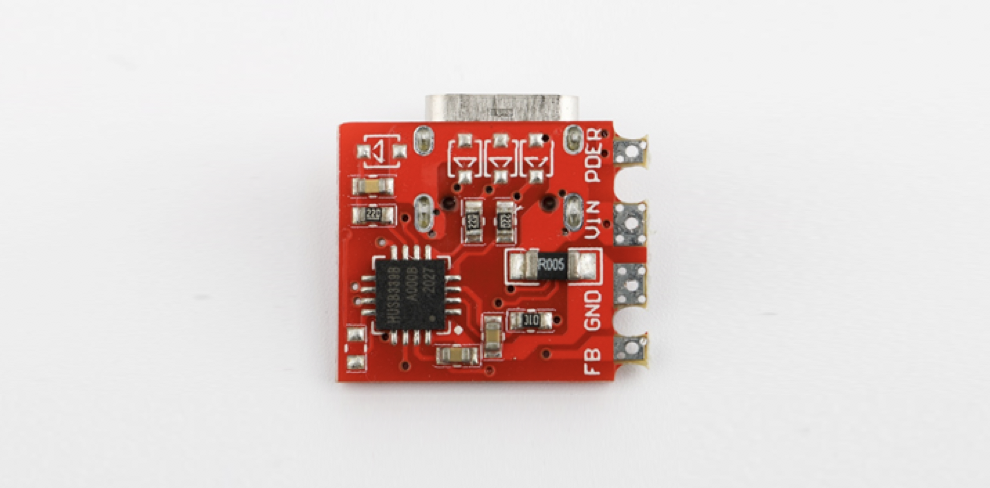

HUSB339B评估板套件：EVB_HUSB339B
