60W智能功率分配双C盲插PD方案 HUSB350+iW1760B+iW676+MP2491C
发布时间：2019-11-18
HUSB350是Hynetek慧能泰最新推出的PD3.0 PPS 协议芯片，主要指标如下:
通过USB PD3.0 PPS认证，TID1508。
支持多达五档FPDO和二档APDO。支持5V ~ 23V 范围内任意设置和组合FPDO档位，所有PDO的最大电流等级可达5A。
支持QC2.0/3.0,PD2.0/3.0, AFC,FCP,BC1.2 DCP, Apple 5V/2.4A等充电协议。
支持三级智能降功率功能，适合1C+1A, 1C+2A, 1C+3A, 2C, 2C+1A, 2C+2A等不同组合。
GPIO引脚可配置成充电状态转灯和Type-C插入状态指示等功能。
集成VCONN电源和USB电子标签芯片（eMarker）检测功能，支持最大电流输出6.3A。
CC1和CC2支持28V高压，避免与VBUS引脚短路风险。
支持通过Type-C口多次重复烧录。

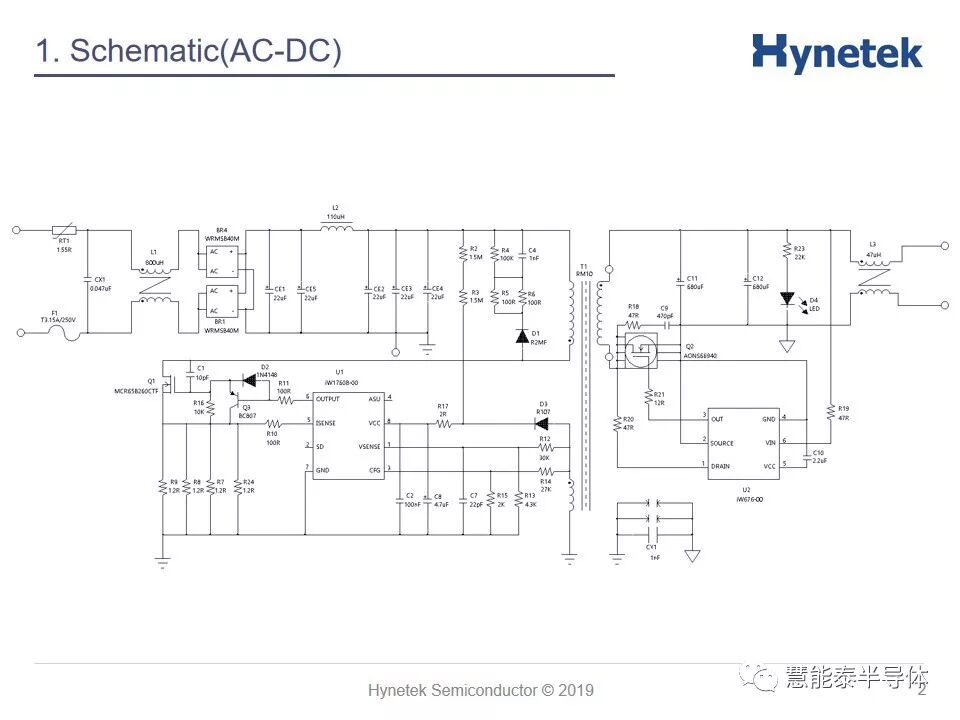

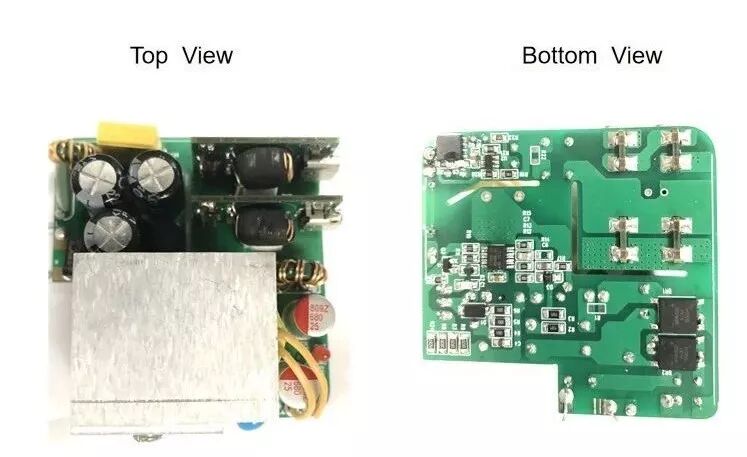

最近慧能泰与友商采用HUSB339+iW1760B+iW676+MP2491C做了如下图参考设计：
该评估板具有如下优势:
高效率、低待机功耗，满足多口PD六级能效要求。
具有智能功率分配,任意单C使用时输出60W,同时使用时各输出30W。
AC-DC采用PSR架构,无需光耦和431反馈电路，具有高可靠性和低成本。

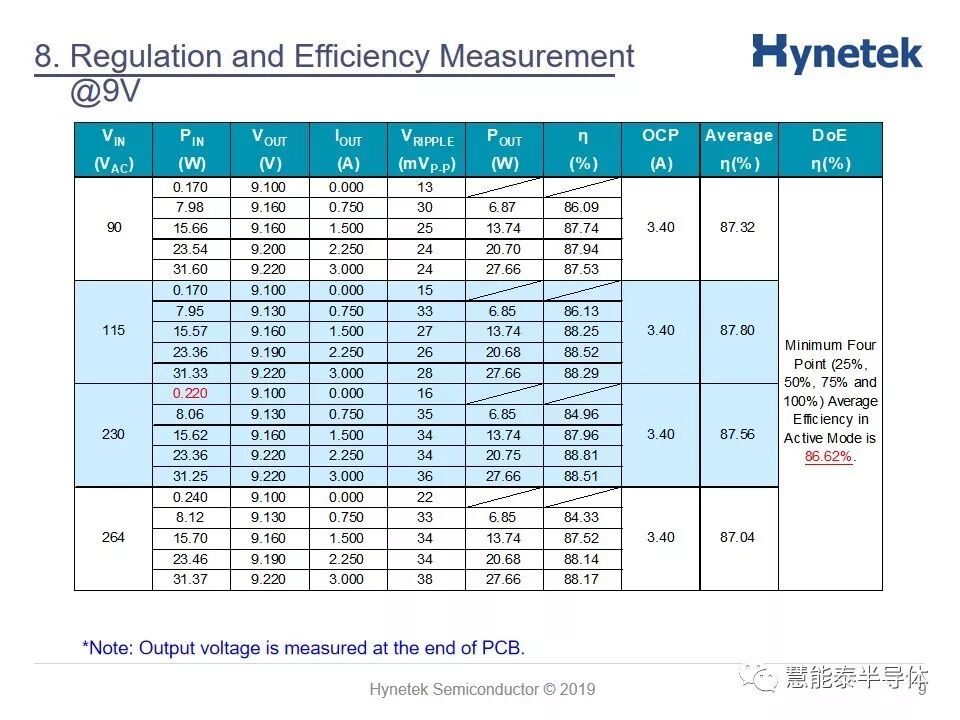

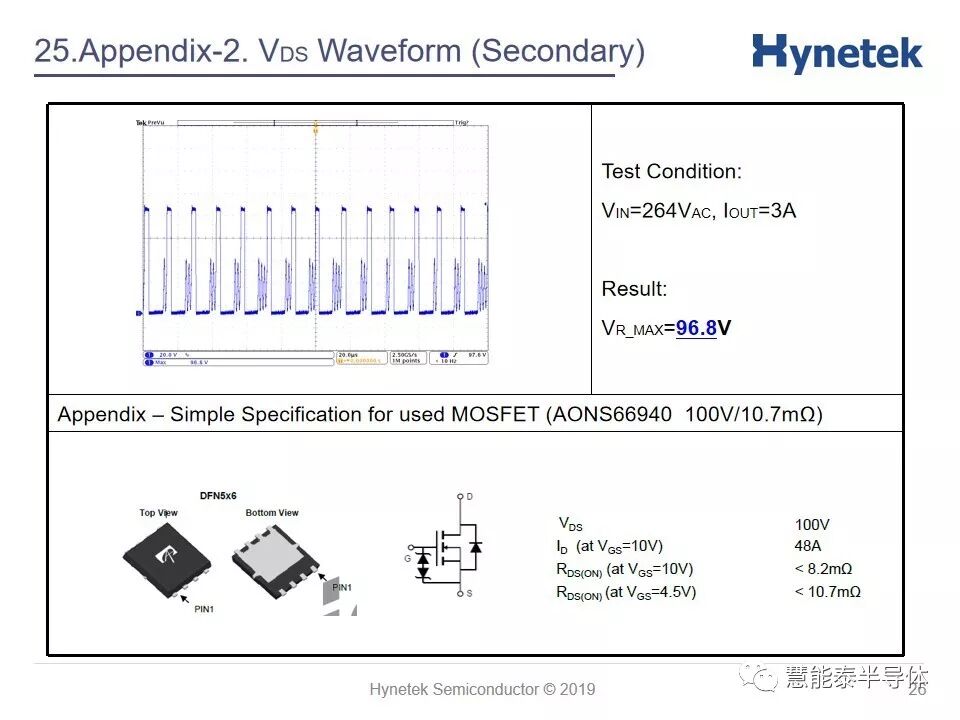

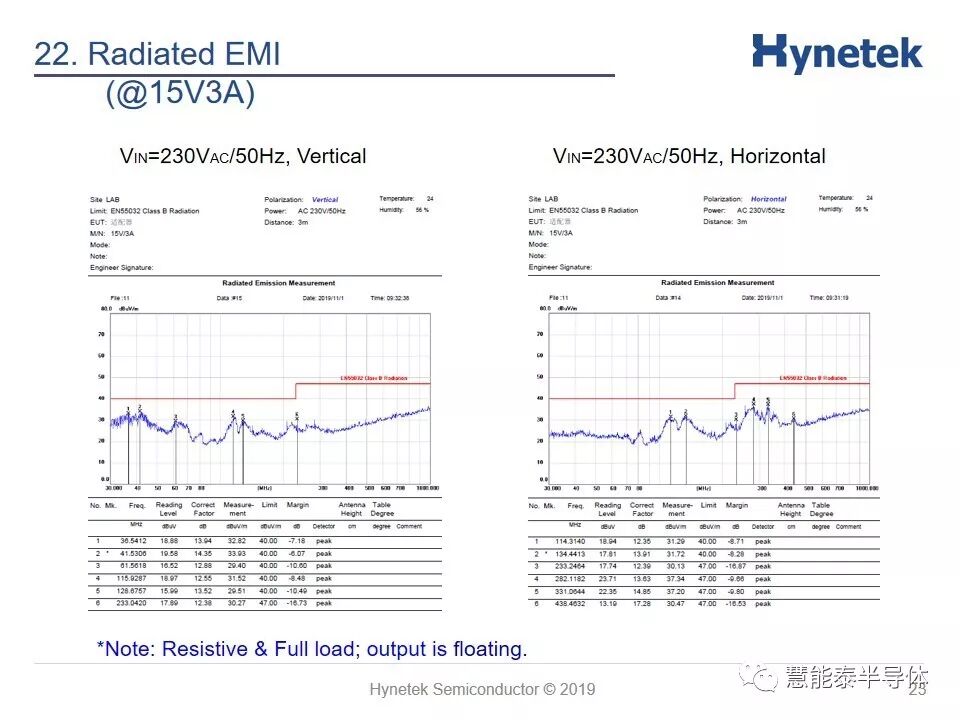

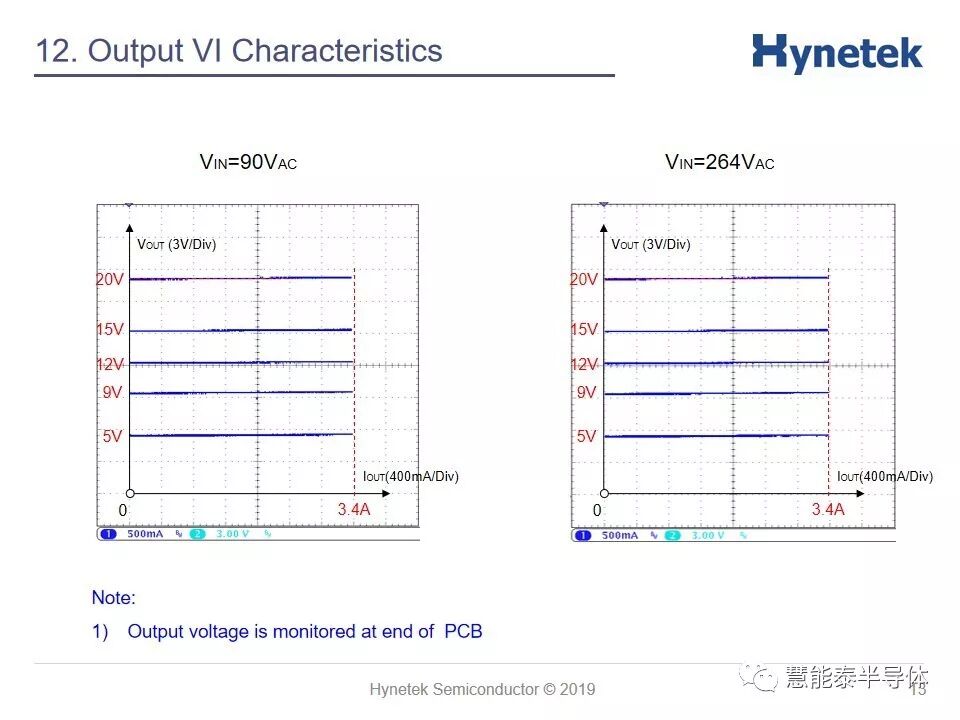

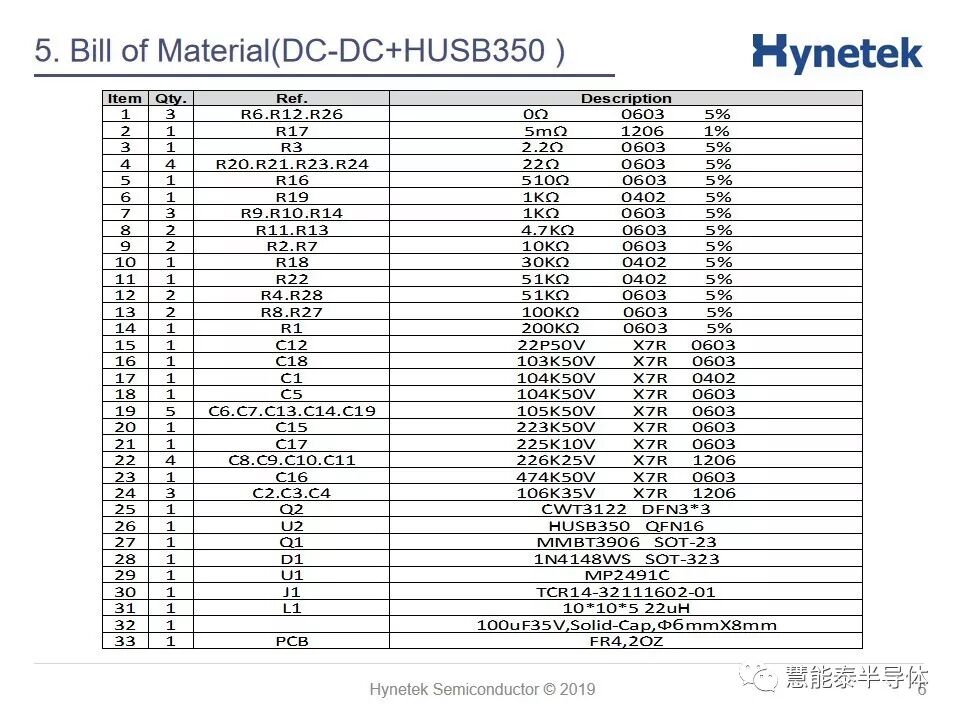

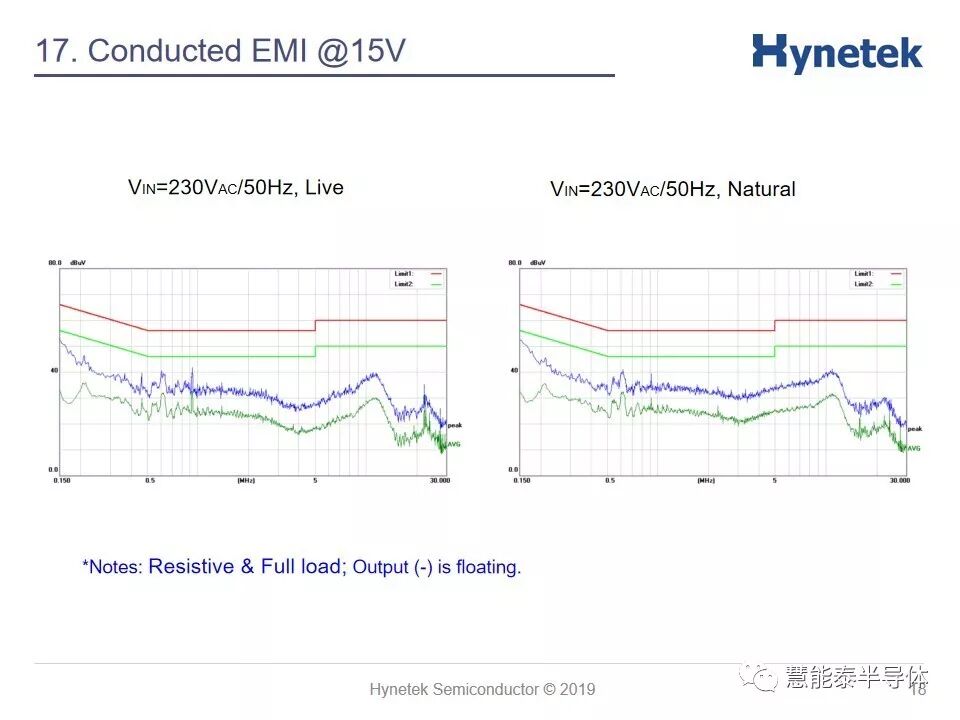

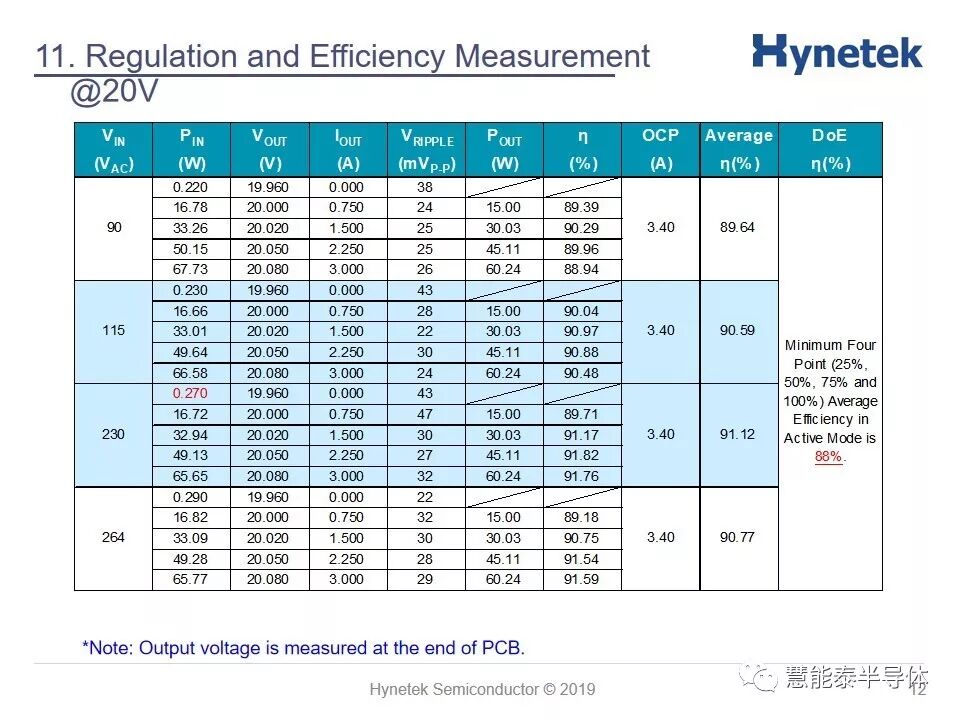

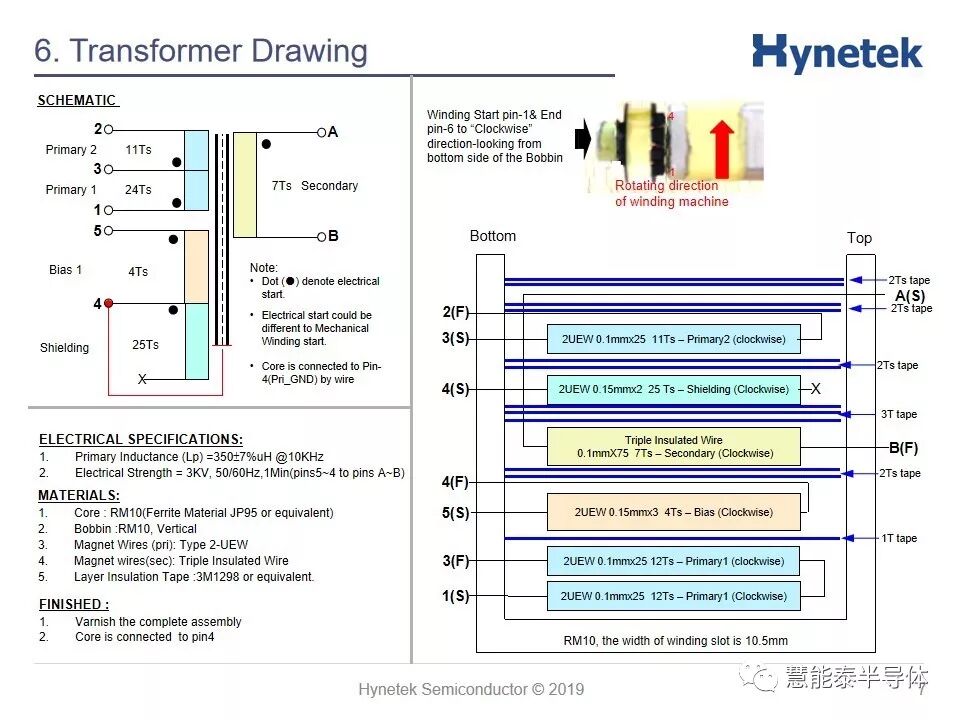

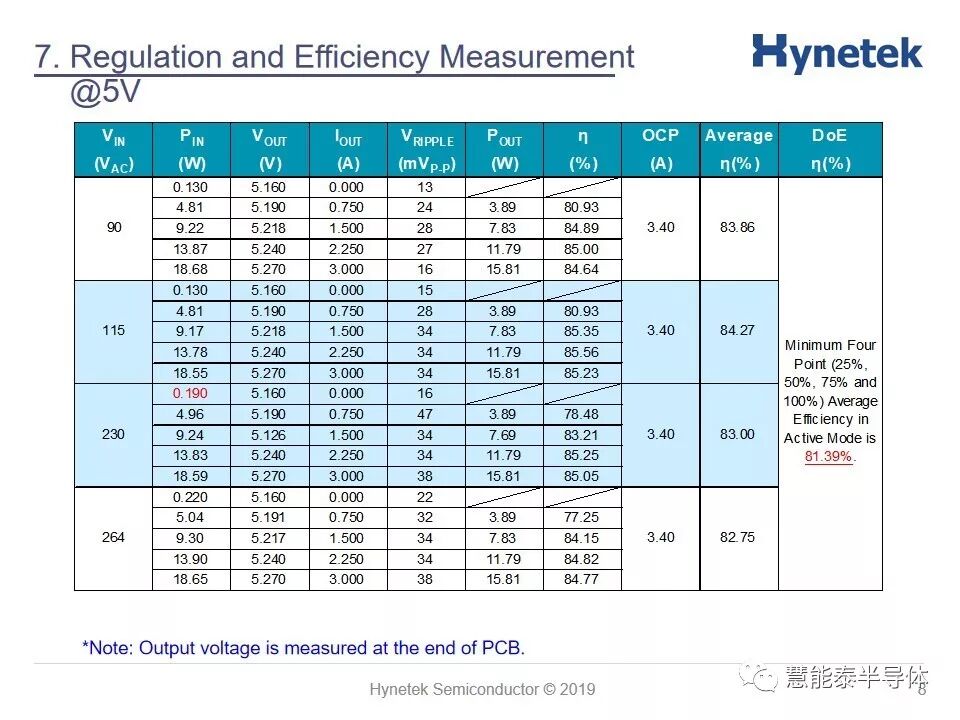

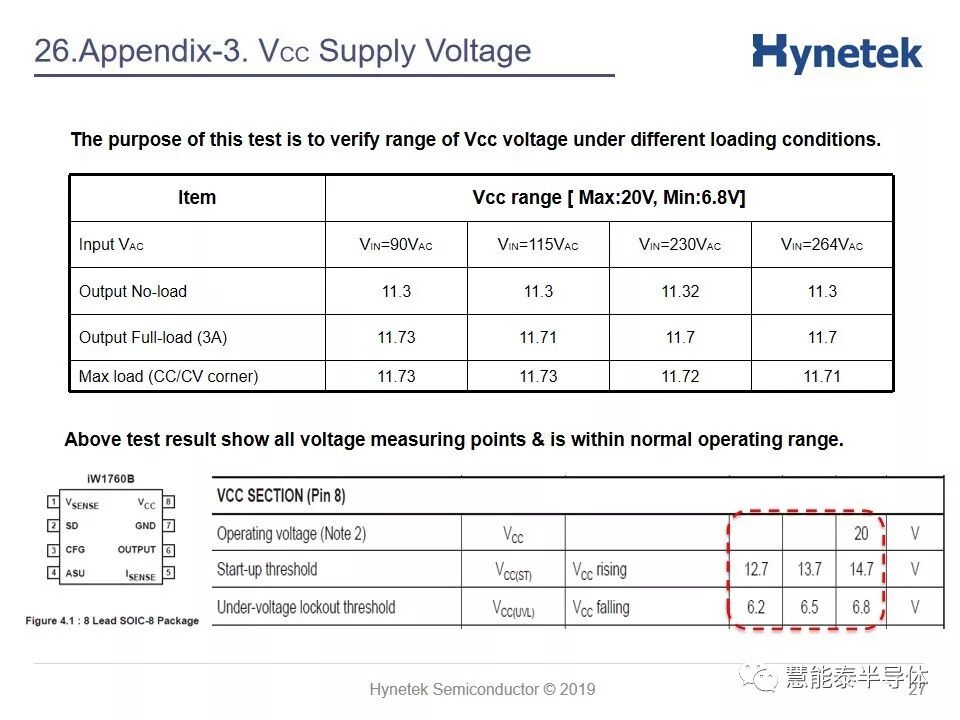

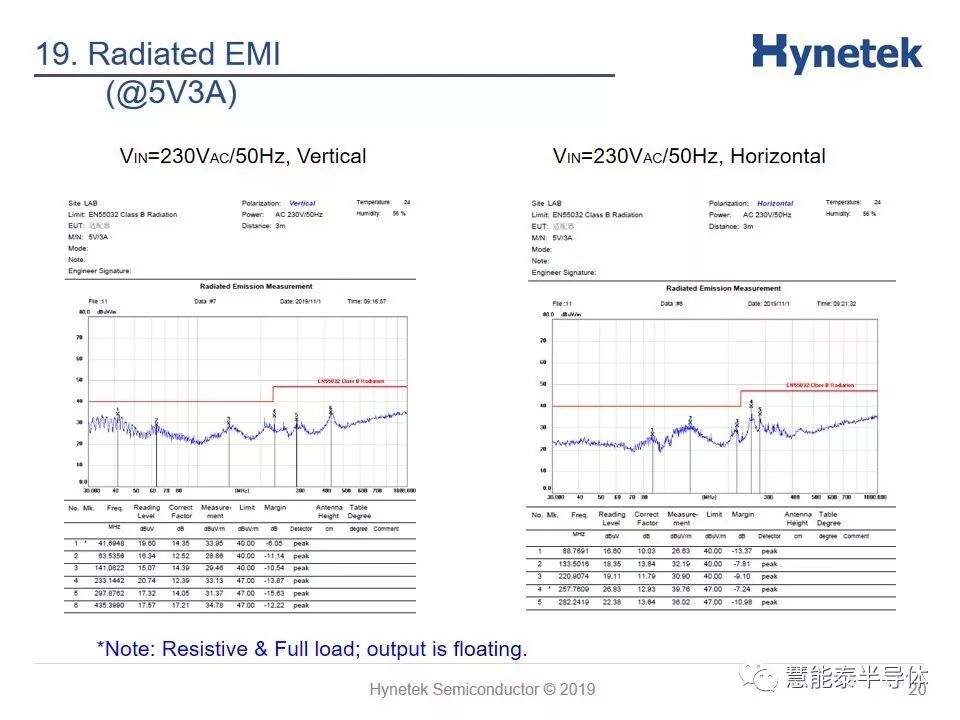

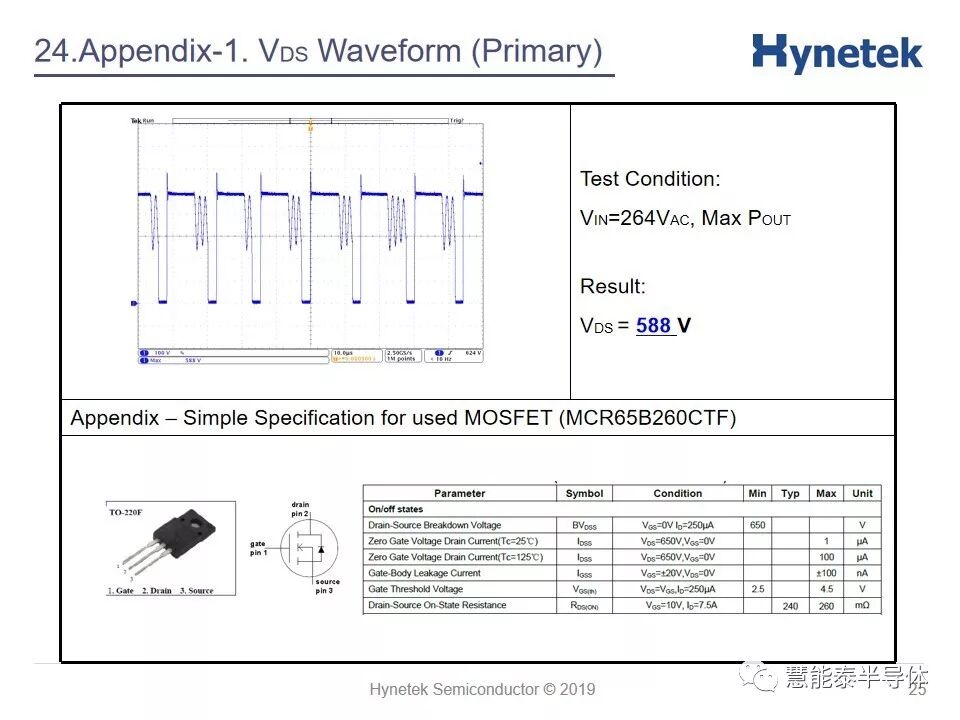

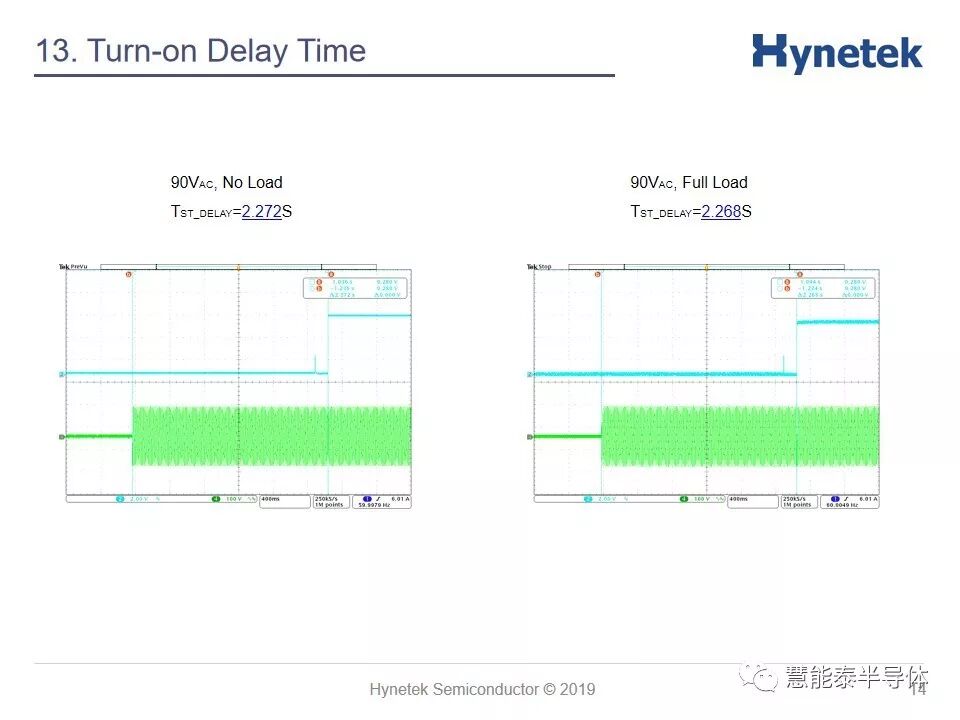

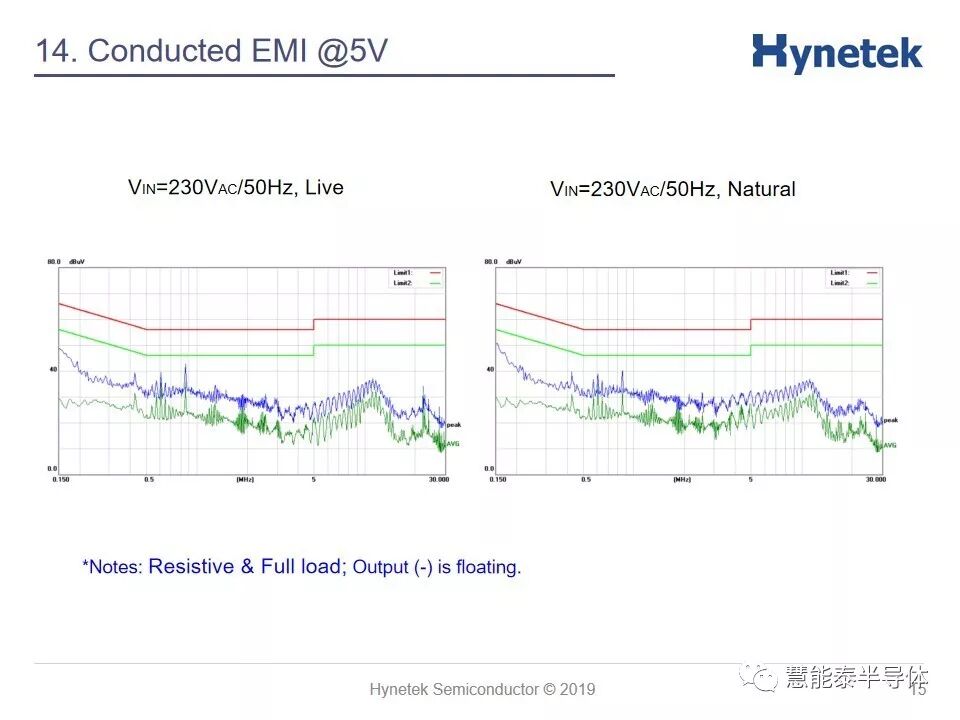

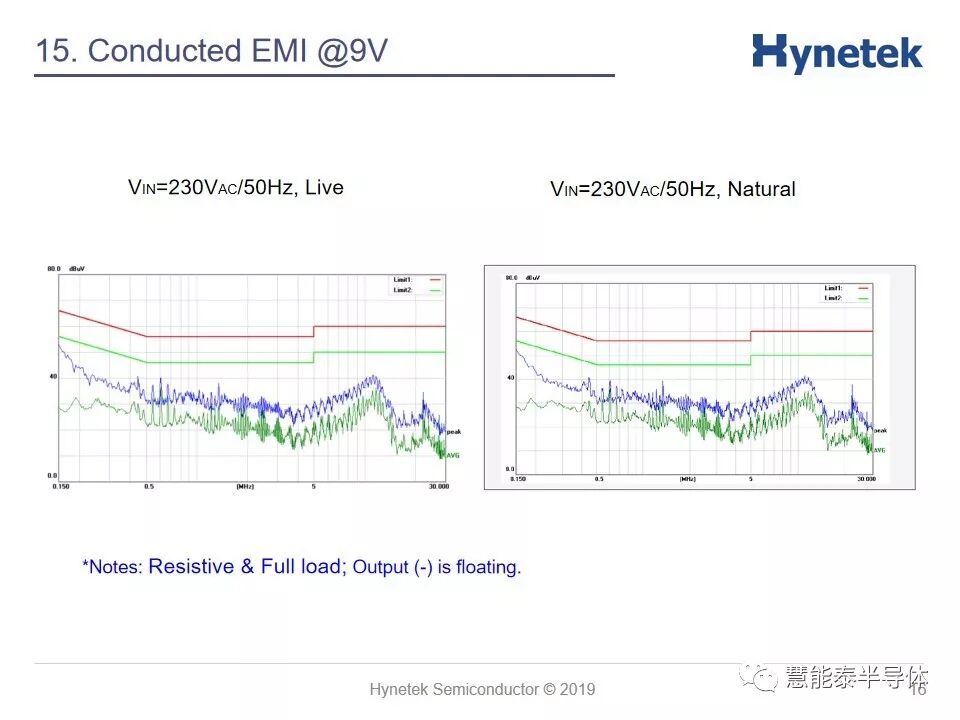

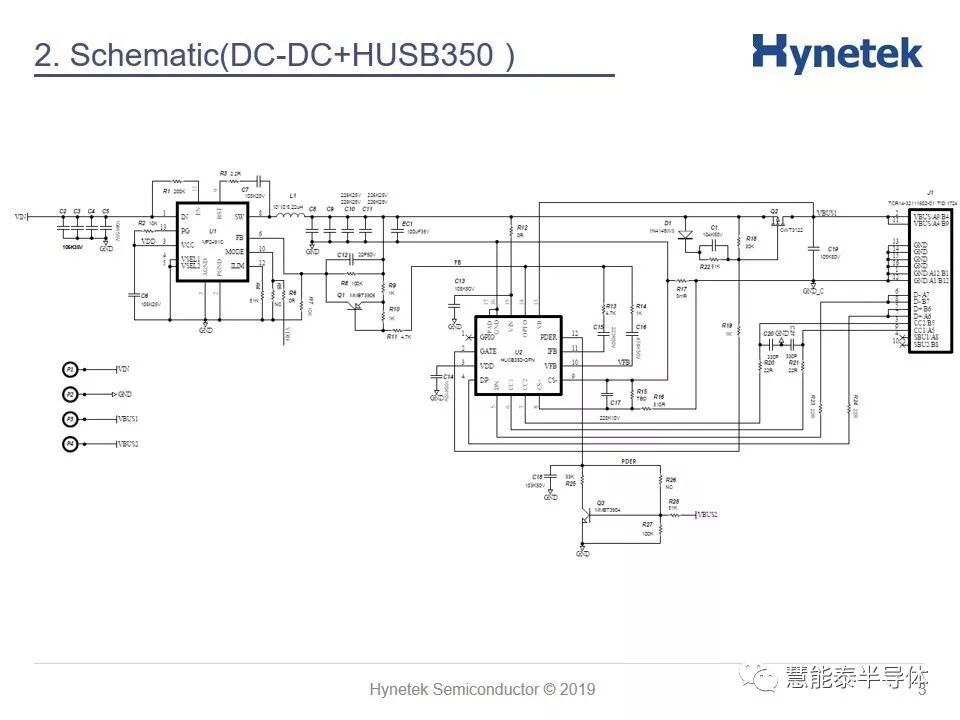

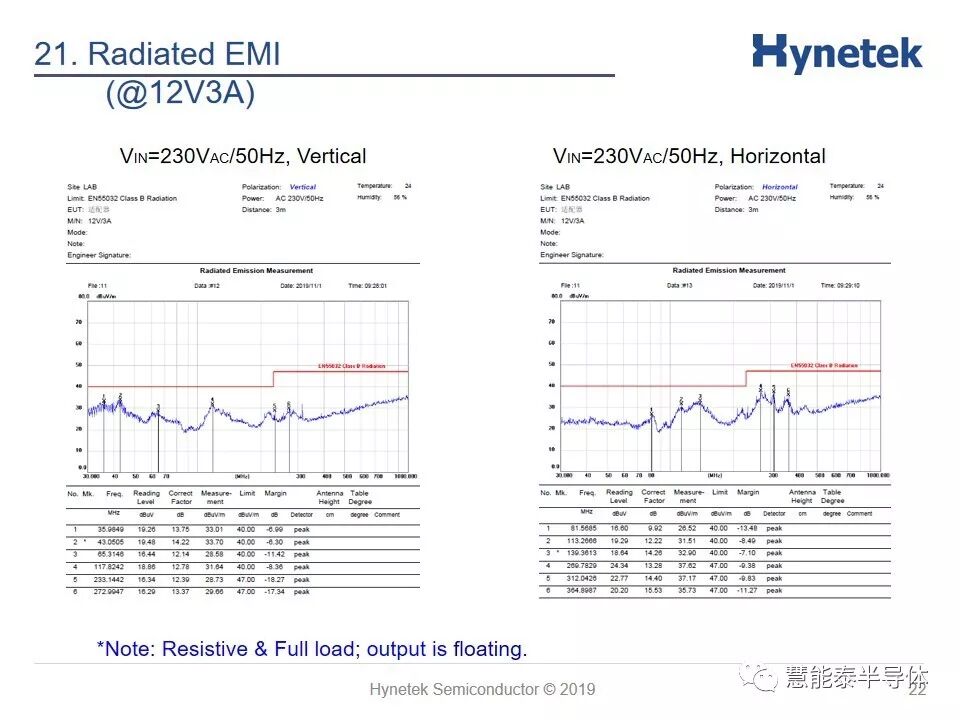

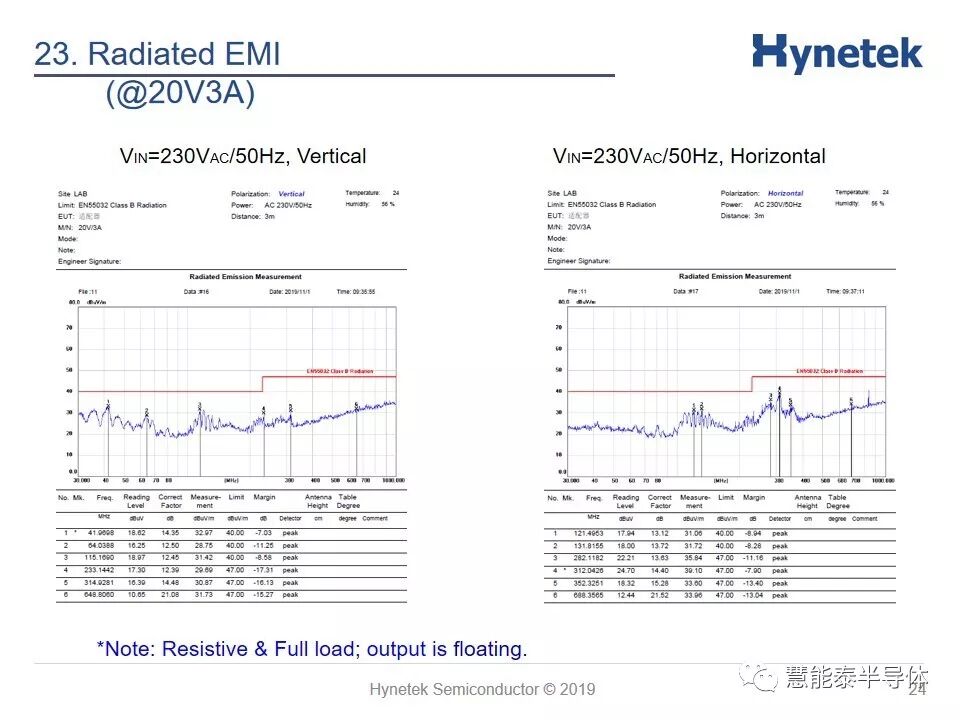

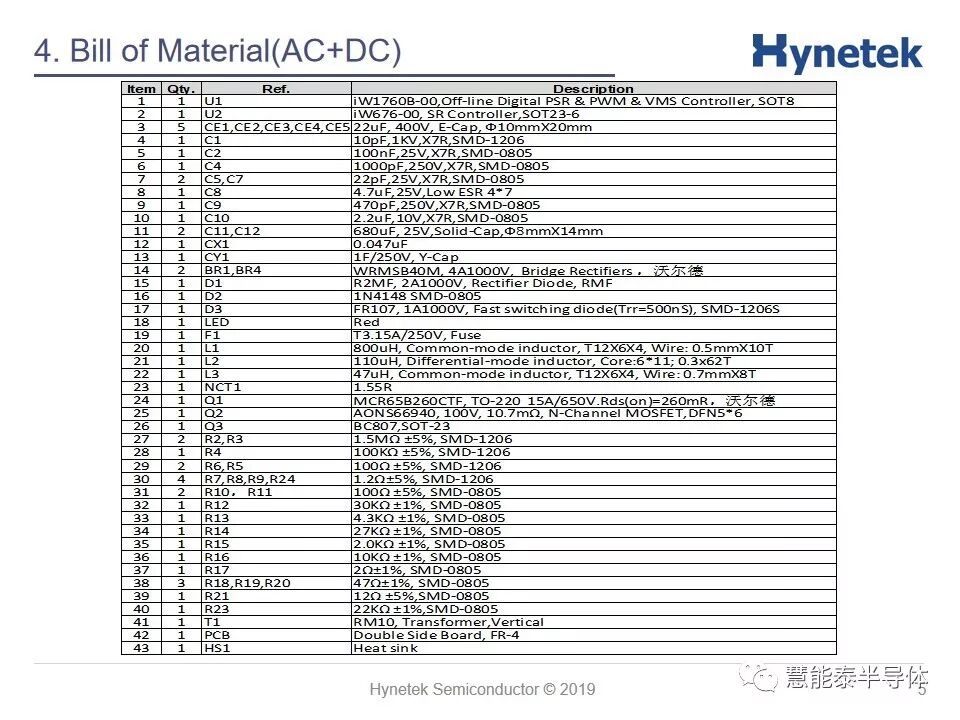

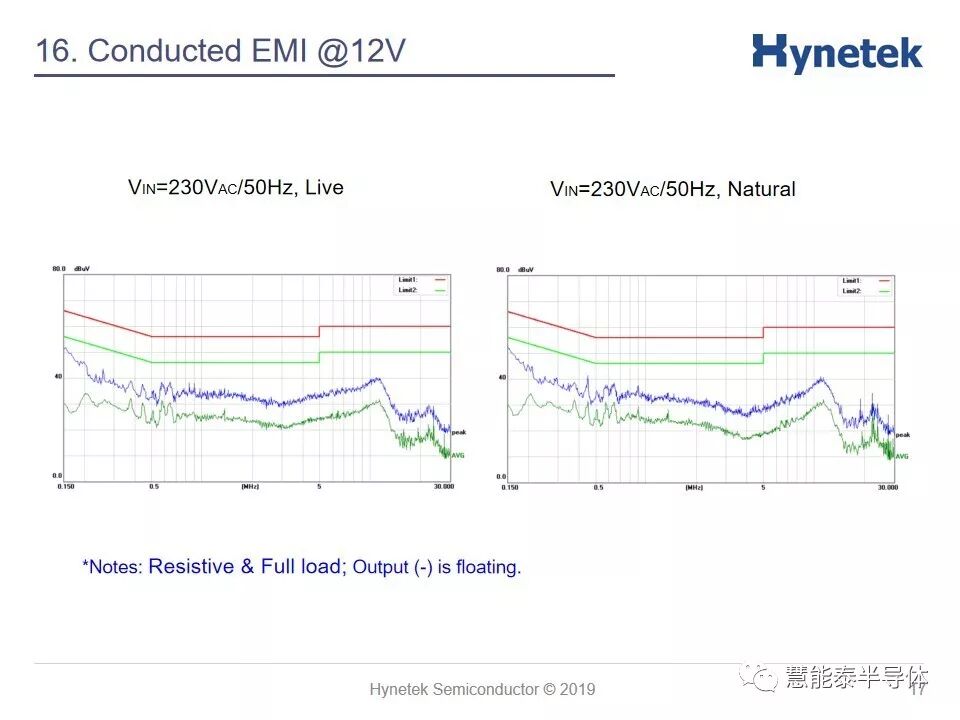

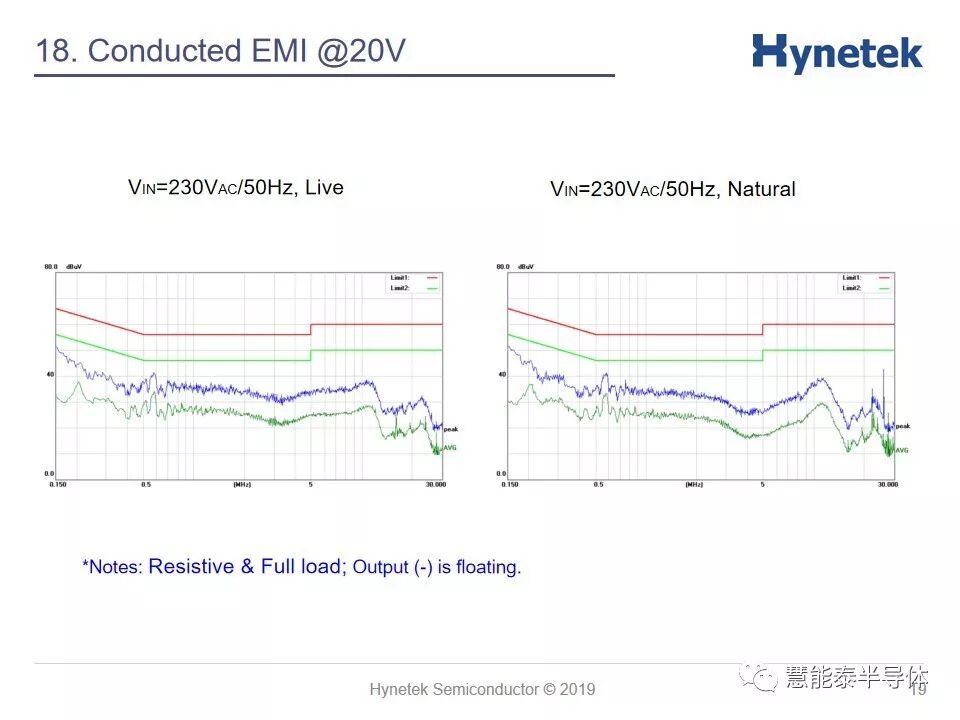

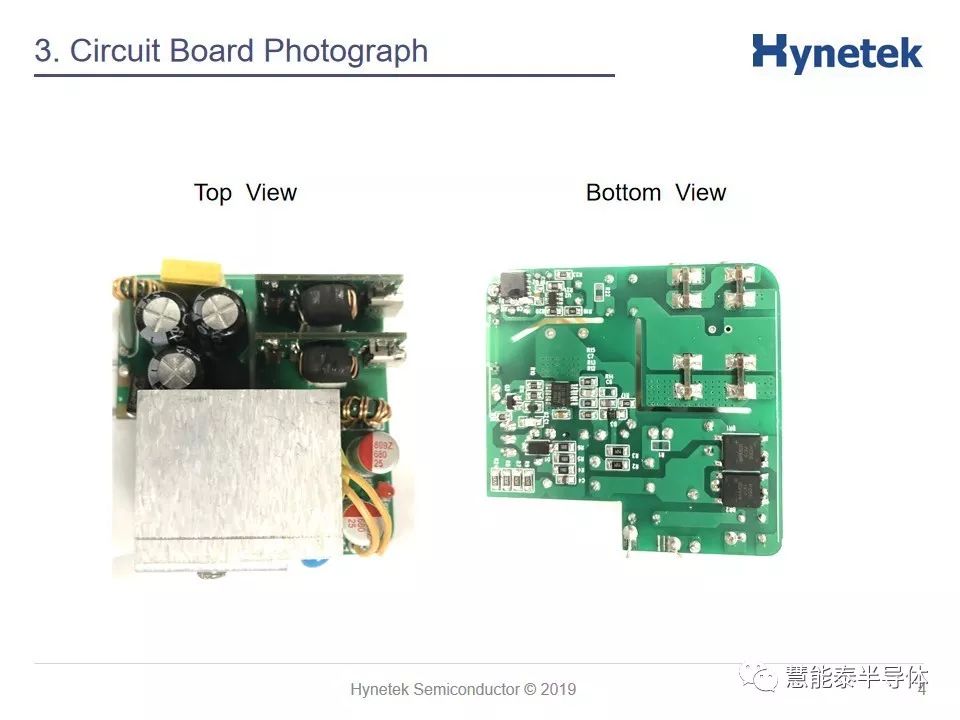

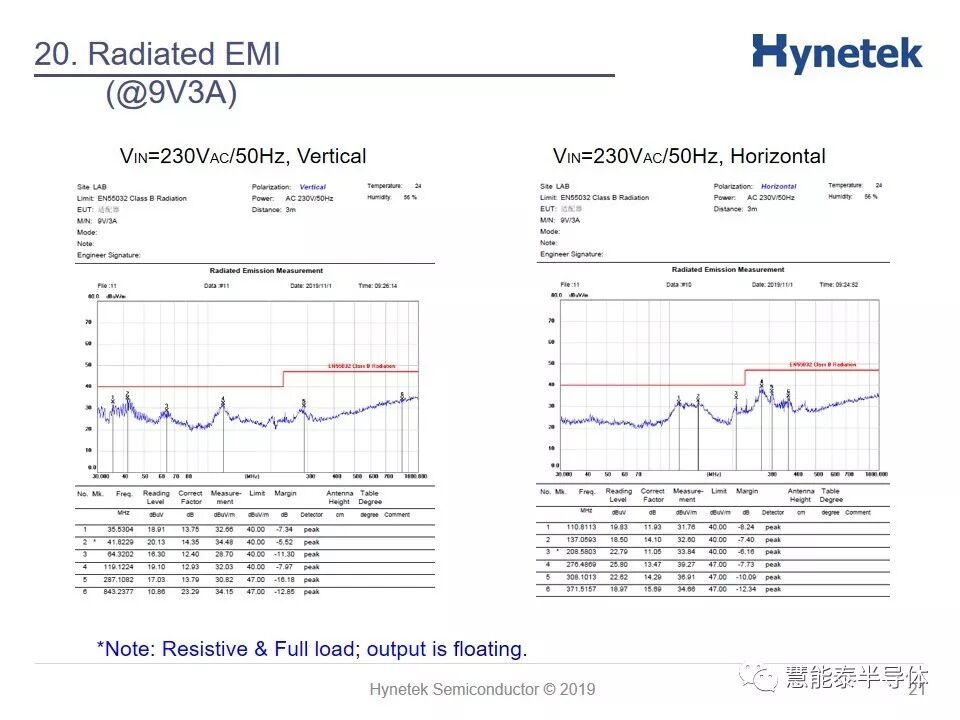

▼上图参考设计的介绍
▼下面是相关型号规格书简介

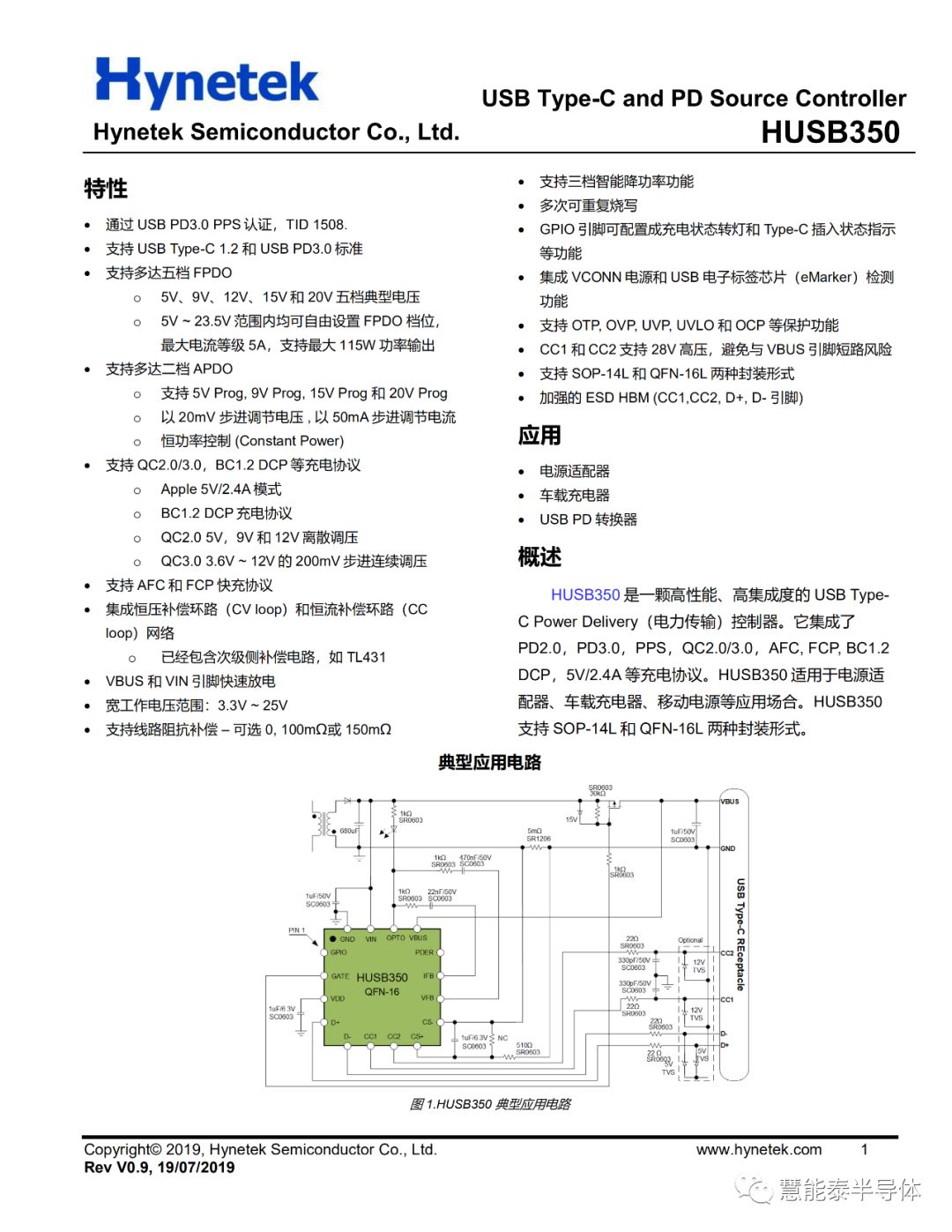

▲HUSB350 DATASHEET

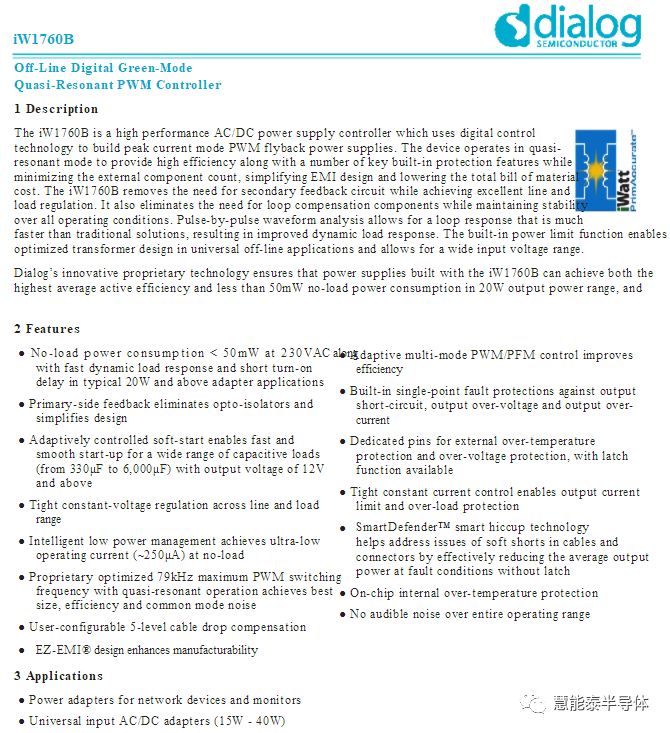

▲iW1760B DATASHEET

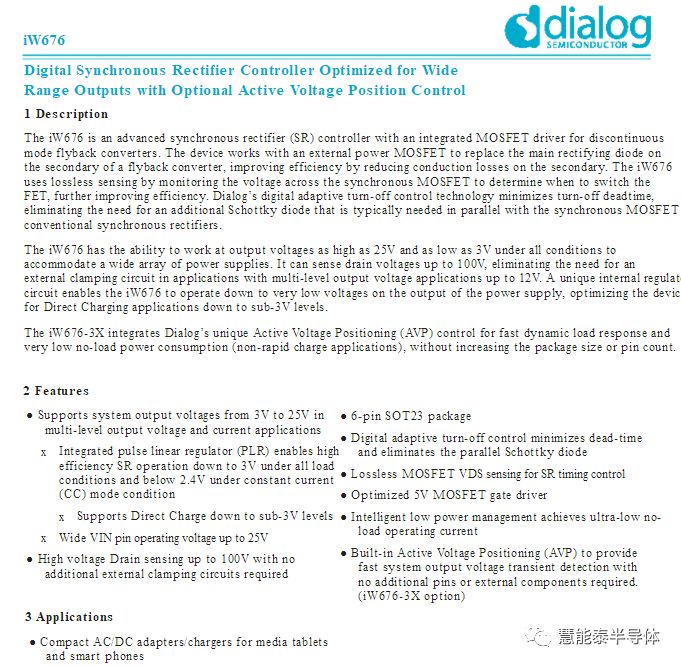

▲iW676 DATASHEET

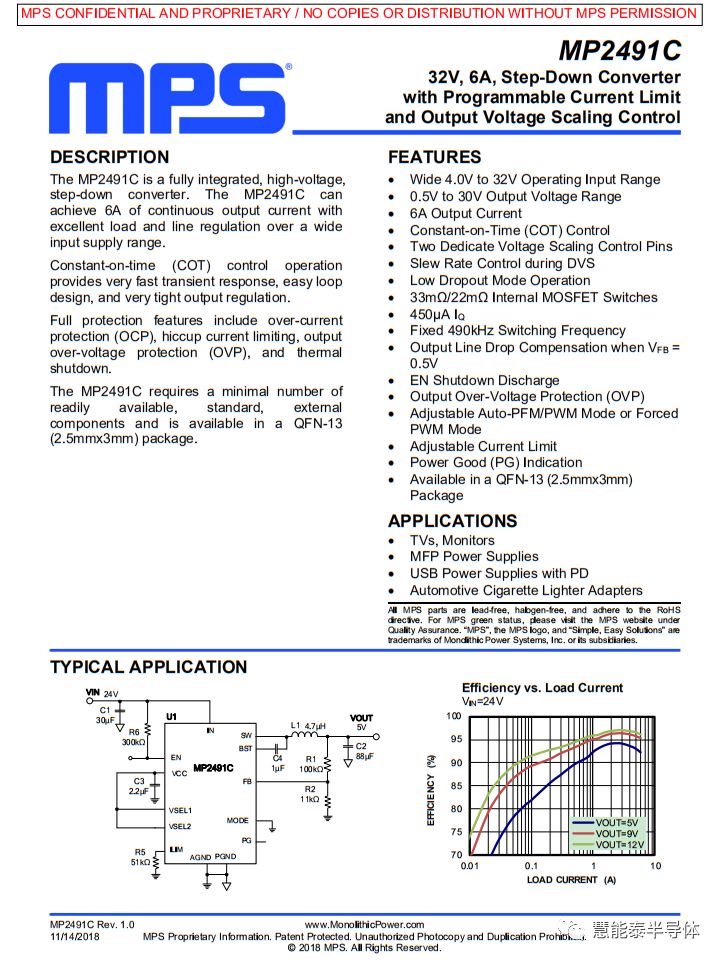

▲MP2491C DATASHEET
以上关于HUSB350或对慧能泰其他产品有样品需求，可联系慧能泰业务和技术支持团队。
