慧能泰推出20W PD快充协议芯片

发布时间：2020-07-03

今年，有关苹果iPhone的好消息是，苹果PD快充规格“升级”到了20W（5V3A & 9V2.22A）。坏消息是，原装可能不附送，想要的话，请自行购买，这无疑将引爆电商配件市场。

慧能泰半导体近期推出20W PD3.0认证芯片HUSB339B，并已经实现批量生产，适用于20W PD旅充和车充等应用场合。HUSB339B符合MFi PD认证标准。

HUSB339B支持两种功率等级及协议配置，包括：

HUSB339BA：20W功率输出，支持PD3.0 5V3A，9V2.22A和12V1.67A输出，支持QC2.0/3.0，AFC，FCP，BC1.2 DCP和5V2.4A充电协议。

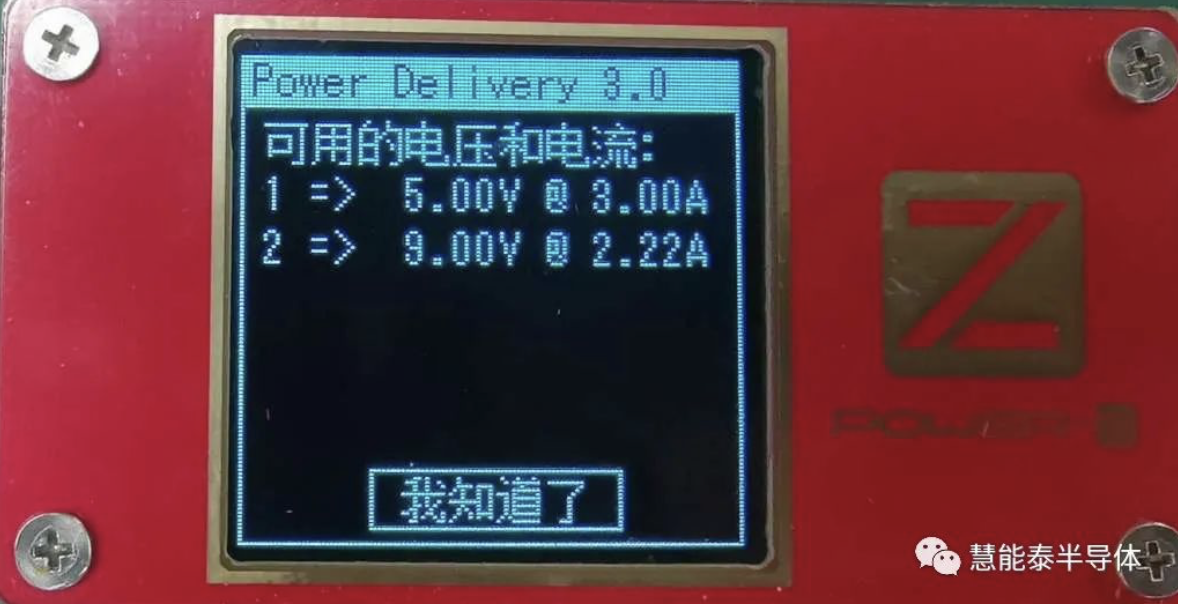

HUSB339BB：20W功率输出，支持PD3.0 5V3A和9V2.22A输出，支持BC1.2 DCP协议和5V2.4A充电协议。

HUSB339B特点总结如下：

通过USB PD3.0认证，TID号62
可通过苹果MFi PD认证
外围电路简单，简单易用，免烧录
集成电压环路补偿和电流环路补偿网络，已经包含次级侧补偿电路，如TL431
VBUS 和VIN引脚快速放电
宽工作电压范围：3.3V 至 20V
线路阻抗补偿 50mΩ/A
CC引脚支持20V高压，有效保护CC脚与VBUS短路的风险
4mm x 4mm QFN-16封装
±8kV ESD HBM

据了解，苹果20W PD充电器在原来18W PD充电器基础上做了三方面的优化：结构件优化，变压器小优化，软件做了小升级以支持20W的PD广播和保护。而硬件电路则没有更改。由于原来18W PD的结构件非常复杂，成本比较高，结构件优化后充电器的总成本比18W PD降低了。苹果20W PD充电器的推出，后续逐步取代原来的18W PD充电器，将形成一个全新的市场。作为第三方配件厂商而言，需要在新的市场格局定型之前做好战略布局，以便抢占市场先机。
