慧能泰提前布局e-Marker、PD Source、PD DRP芯片,推出整套PD3.1大功率解决方案

发布时间:2022-01-14

    最新的PD3.1快充标准由USB-IF 于2021年6月发布。由此,USB Type-C电源支持的最高电压从20V提升到48V,充电功率提升至240W。基于此背景,2022年1月12日,百佳泰与慧能泰举办了一场以”USB4 240W EPR Cable与PD3.1最新技术规范揭密“为主题的在线研讨会。值得注意的是,参与此次研讨会分享的慧能泰,是本土唯一一家参与PD3.1规范制定的芯片厂商。

    来自慧能泰的应用总监欧应阳先生在会议上分享到:“PD3.1的标准下,USB PD的应用由传统的手机和笔记本电脑供电,扩充到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域。此次标准的升级,将推动USB PD成为真正大一统的供电标准,对地球环保、减少电子垃圾、万物互联起到重要作用。”

    面对PD 3.1标准下的市场发展趋势,产品升级需求显而易见。慧能泰在USB PD3.1的供电端,受电端和线缆端均有布局,并在会上给出了一整套PD3.1的大功率解决方案。


HUSB332B实物图

   慧能泰HUSB332B是业内首颗通过USB PD3.1 E-Marker Silicon认证测试的芯片,TID 6773。HUSB332B支持PD3.1 EPR 240W功率传输和USB4 Gen3 40Gbps数据传输,适用于搭载240W USB-C to USB-C线缆上。HUSB332B自带加密功能,可应用于设备对线缆的身份识别,其自定义密钥方便各厂商定制。

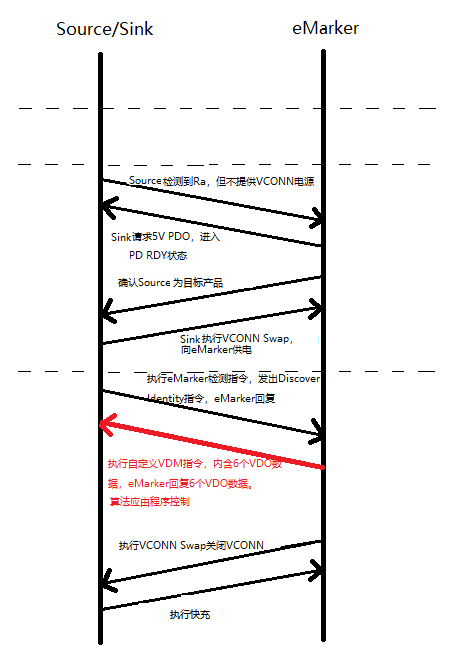

加密算法流程演示图

    HUSB332B的加密算法如下实现:连接后,Source检测到Ra,但不提供VCONN电源,eMarker检测机制不执行;Sink请求5V PDO,进入PD RDY状态;Sink确认Source为目标产品(依靠主动发起SOP Discover Identity实现);Sink执行VCONN Swap,向eMarker供电;Sink执行eMarker检测指令,发出Discover Identity指令,eMarker回复;Sink执行自定义VDM指令,内含6个VDO数据,eMarker回复6个VDO数据。算法应由程序控制;执行VCONN Swap关闭VCONN;执行快充。

    2022年,慧能泰推出PD Source产品HUSB362。HUSB362支持PD3.1 EPR 28V功能,自带的32K烧写存储单元(MTP)可支持多次烧写;内置VCONN电源和eMarker检测,还集成了10bit ADC采样器,适用于笔记本电脑、显示器等产品。


HUSB311C

    另外还有PD DRP HUSB311C和HUSB239,作为HUSB311和HUSB238的升级版,它们均符合PD3.1标准。


HUSB311C结构框图

    HUSB311C 是一款USB Type-C & PD控制器芯片,可以分别配置为USB PD3.1 Source only、USB PD3.1 Sink only和USBPD3.1 DRP三种不同的工作模式。它支持USB PD3.1扩展消息,支持2个I2C通信地址,适用于笔记本电脑、投影仪、手机等。


HUSB311C应用图

    该电路适用于DRP双重模式下电池的充放电和数据通道控制。应用处理器(AP)或者嵌入式控制器(EC)对HUSB311C进行控制,再根据HUSB311C的信息,对电池充电器和USB数据开关进行控制。

    HUSB239是一款可以独自运行的PD DRP,支持PR_SWAP、DR_SWAP、 VCONN Role Swap、支持Discover ID和Discover SVID,用于带数据通信的Type-C场合。它不用任何软件编程,不需要烧录,即贴即用。


HUSB239通用系统框图


HUSB239通用系统框图
