四款35W 双C快充方案，覆盖市面主流快充协议

    6月7日，欧盟公布了“在欧盟境内统一使用USB Type-C接口用于移动设备充电”的法规。在同一天，苹果公司发布了自己的35W双USB Type-C口充电器。可以看到，多USB Type-C口（下文简称:C口）快充充电器将成为市场趋势。目前，慧能泰半导体基于旗下的USB Type-C PD Source控制器HUSB350C推出了四款高性能35W 双C口快充方案，可满足大多数场景下的充电应用。

    HUSB350C是一款高性能、高集成度的USB Type-C PD Source控制器，符合最新的PD3.1标准，还支持PD3.0、PD2.0、PPS、QC2.0/QC3.0、FCP、AFC、BC1.2 DCP等。它集成了所有必需的保护，如过流保护 (OCP)，过温保护 (OTP)、过压保护 (OVP)、欠压保护 (UVP) 和欠压锁定 (UVLO)。HUSB350C支持双端口充电器应用的智能降额功能。HUSB350C采用SOP-14L和QFN-16L封装。

方案1：单口均支持35W，双口同时使用时功率可灵活配置

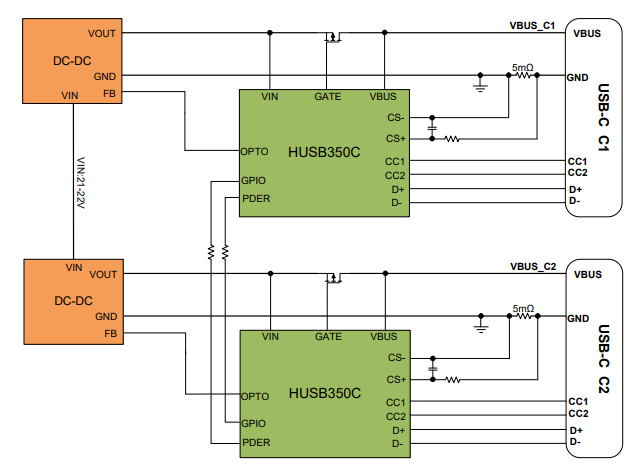

原理框图一

    该方案搭载两颗HUSB350C，单口使用时任意接口支持35W快充，当双口同时使用时支持盲插，智能分配功率且双口均支持快充。

方案2：单口均支持35W，双口20W+5V3A

原理框图二

    该方案搭载两颗HUSB350C，仅用一个BUCK可以实现单口使用时均支持快充。两个口同时使用时，C1口仍然支持20W快充，相对于同时使用共享5V3A方案用户体验更佳。

方案3：单口35W/20W，双口20W+5V3A

原理框图三

    该方案通过一颗HUSB350C与一颗HUSB338C配合实现。单独使用C1口时输出35W，单独使用C2口时输出20W，当双口同时使用时C1输出20W、C2输出5V3A。该方案仅仅通过一个BUCK实现了单口使用时均支持快充，而且该方案C2口小功率输出有利于降低成本。

方案4：单口20W/15W，双口20W+15W

原理框图四

    该方案可超低成本实现双C口方案，搭载了两颗HUSB338C，C1口固定20W USB PD输出，C2口固定15W USB PD输出。HUSB338C是专为小功率USB Type-C应用设计的芯片，支持PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2 DCP、AFC、FCP和SCP协议。它还支持5V、9V和12V三档FPDO和5V Prog，9V Prog两个APDO。HUSB338C可通过硬件配置PS0, PS1 Pins来提供7个不同的功率等级选择。它集成了所有必须的保护，例如过压保护（OVP）、欠压保护（UVP）、欠压锁定（UVLO）、过流保护（OCP）、快速过流保护（FOCP）和过温保护（TSD）等。HUSB338C采用3mm x 3mm QFN-16L封装。
