国产模拟 IC 行业产品创新奖 | 慧能泰精彩亮相第十四届亚洲电源技术发展论坛并荣获大奖

2023年12月23日，由电源行业知名的信息技术交流平台世纪电源网主办的第十四届亚洲电源技术发展论坛在深圳隆重举行，4大会场，逾3000名工程师热情参与，慧能泰团队携多款数字能源及智能快充精品亮相，与行业翘楚共同探讨未来技术的创新发展。并在同日举办的2023年度电源行业配套品牌颁奖晚会上，慧能泰公司荣获“国产模拟 IC 行业产品创新奖”。

近年来，慧能泰完成了围绕 USB Type-C 生态链的整体产品布局，也致力于提高能源利用效率、研究能源控制技术，借助自身的技术研发优势，面向 ICT（通信服务器）、数据中心、光伏逆变器、储能等工业应用，研发数字电源控制芯片、高压驱动芯片、电源转换芯片和模块等产品。荣获这一奖项，充分展示了行业专家学者对慧能泰半导体模拟芯片产品的认可。

在此次论坛上，慧能泰半导体董事长谢仁践先生作为特邀嘉宾，分享了《HP1010-高性能图腾柱无桥 PFC 数字控制器介绍》相关演讲，与现场嘉宾共同探讨图腾柱 PFC 数字控制器的发展及技术，现场座无虚席，反响热烈，会场外慧能泰 B16 展位也是人头攒动。

本次展会上我们所展示的明星产品主要有：

HP1010 是业界首款图腾柱无桥 PFC 专用数字控制器 ，其数字架构基于高速数字状态机架构，并集成了高性能模拟前端以及高速比较器，确保了图腾柱无桥 PFC 的高性能实时控制。HP1010 提供的逐周期限流保护 (CBC) 可有效避免因电源电压异常波动过程中引起的过电流问题，浪涌电压保护功能可以使在浪涌过电压尤其是正半周反向雷击、负半周正向雷击时快速关断慢速同步整流管，有效增强图腾柱无桥 PFC 的稳定性和可靠性。此外，HP1010 还集成了丰富的可编程保护功能，包括：输入电压过压/欠压保护、输出电压过压/欠压保护、输出反馈电压开路保护等，保护功能参数与使能均可独立配置。

HP1010 具备智能切换模式（CCM、DCM和Burst Mode），以适应不同负载条件下的需求，并实现良好的轻载效率。HP1010 支持开关频率延展功能，可以有效提升图腾柱无桥 PFC 电源系统的电磁干扰（EMI）性能。仅需通过图形用户界面（GUI）软件即可对芯片功能进行设定以满足新方案的需求，加速产品设计和上市时间。

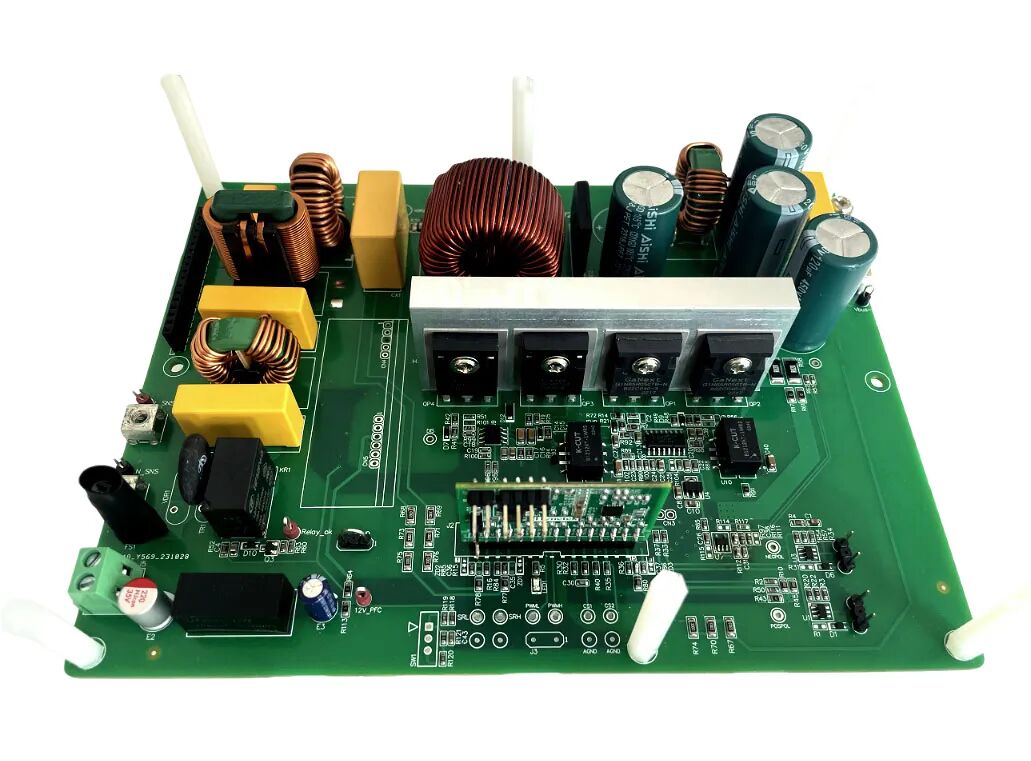

采用 HP1010的 600 W 评估板

芯片特性

• 高灵活度数字 PWM, 灵活可选的 20 kHz – 200 kHz 工作频率

• 25 MHz ADC 高性能模拟前端

• 高性能数字控制环路

• 平滑的交流过零控制

• 开关频率延展改善 EMI

• CCM、DCM 以及 Burst 多模式工作

• 快速环路响应

• 支持高压直流输入

• RMS 功率计量

• 智能继电器控制，浪涌电流控制

• X 电容器放电控制

• 全面的故障保护，包括逐周期限流保护、浪涌过电压保护、输入电压跌落与恢复等

• 低功耗, 在睡眠模式（Sleep Mode）下芯片供电电流低至 1mA

• I²C 和 UART 接口，通过易于使用的图形用户界面 (GUI) 进行编程

• 4 mm x 4 mm QFN-24L 封装

HP1011 是慧能泰首颗双相交错 CCM 模式 PFC 的数字控制器，采用平均电流控制，其数字架构基于高速数字状态机架构，并集成了高性能模拟前端以及高速比较器，确保了 PFC 的高性能实时控制。HP1011 可在连续导通模式（CCM）、不连续导通模式（DCM）以及突发模式（Burst Mode）智能切换，具有良好的轻载效率；HP1011 芯片本身功耗低至 30 mW。在睡眠模式下，芯片的供电电流将降低至 1 mA。HP1011 支持自动通道管理功能，在设定的较低功率条件下平滑加载和减载，改善 PFC 转换器负载瞬态响应并进一步提升中低负载下的效率。HP1011 支持两相间电感电流动态均衡，两相间电感电流有效值偏差小于5%。

HP1011还集成了完善的可编程保护功能，包括：逐周期电流限制保护、浪涌过电压保护、输入电压过压/欠压保护、输出电压过压/欠压保护、输出反馈电压开路保护等，保护功能参数与使能均可独立配置。HP1011 仅需通过图形用户界面（GUI）软件即可对芯片功能进行设定以满足新方案的需求，极大的便利了终端产品设计，缩短客户 Go-to-Market 时间。

作为国内首家数字 CCM 双相交错 PFC 芯片方案，灵活的设计特点，使其可广泛应用于空调和白色家电、高性能计算机、5G/ 电信电源、工业电源、超高密度 (UHD) 电源、带有 IGBT 的 PFC 电源等系统。

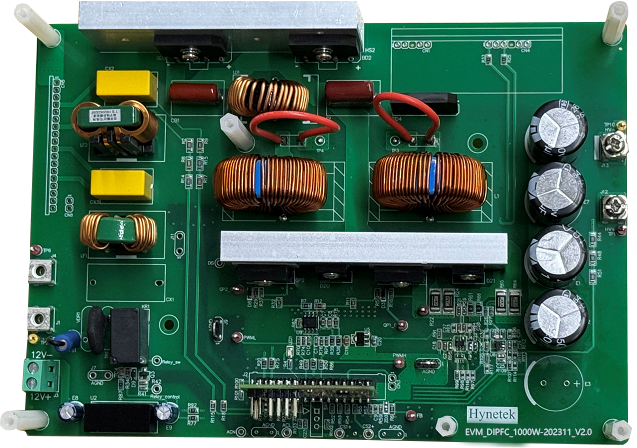

采用 HP1011 的 1000W 评估板

芯片特性

• 高灵活度数字 PWM, 支持 20 kHz – 200 kHz 工作频率

• 高性能模拟前端

• 高性能数字控制环路

• 增强的动态环路响应

• CCM、DCM 以及 Burst 多模式工作

• 两相间电感电流动态均流

•逐周期（CBC）电流峰值限制

• 可编程单切相运行（Phase Shedding）

• 支持高压直流输入

• RMS 功率计量

• 智能继电器控制，浪涌电流控制

• X电容器放电控制

• 丰富完备的可编程保护功能

• 低功耗, 在睡眠模式（Sleep Mode）下芯片供电电流低至 1mA

• I²C 和 UART 接口通过易于使用的图形用户界面 (GUI) 进行编程

HP1012 是一款集成了 650 V 工频同步整流管半桥驱动器的图腾柱无桥 PFC 数字控制器，采用 7.8 mm x 8.2 mm 的 SSOP-24L 封装。该产品延续了 HP1010 芯片高效、灵活、紧凑的特点，在 HP1010 的基础上集成了半桥驱动器，具有更高的集成度和性价比。

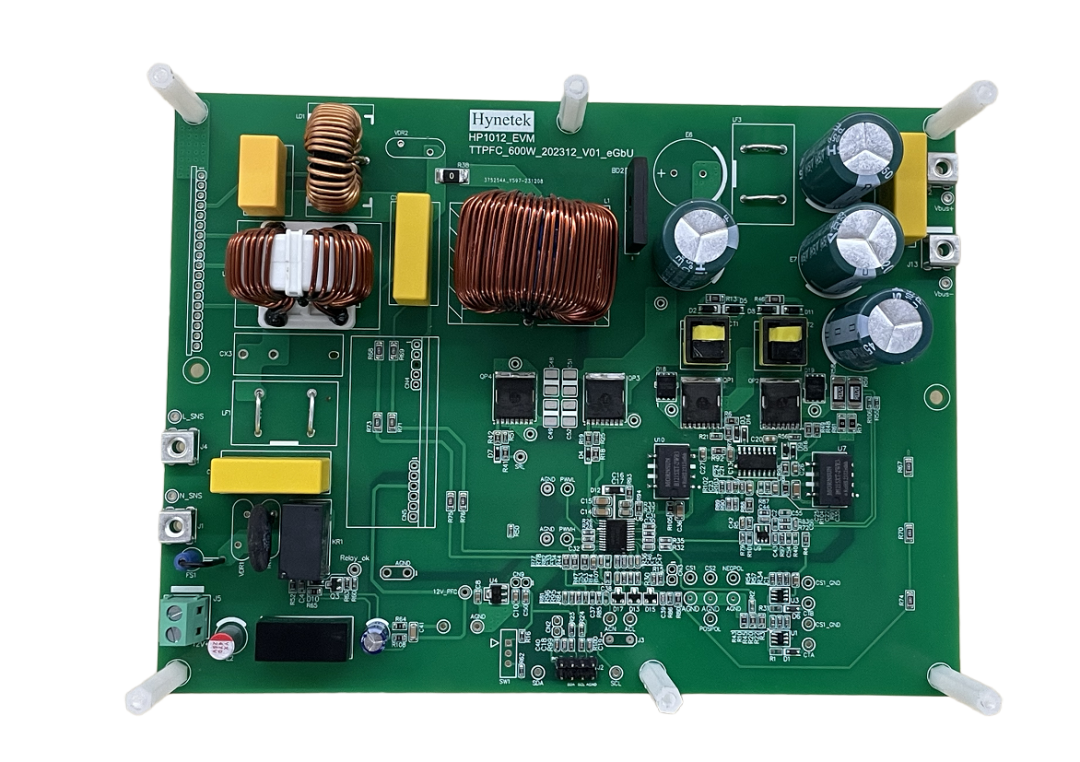

采用 HP1012 的 600 W 评估板

芯片特性

高灵活度数控 PWM

• PWM 频率范围为 20 kHz 至 200 kHz

• 交流线路过零期间的 PWM 软启动

• 开关频率扩频可改善 EMI

• 集成慢管 650V 半桥驱动，2.5A  驱动电流

高性能控制环路

• 25 MHz ADC 用于线路电压、输出电压和电流检测；12.5 MHz ADC 输出电压

• 增强的动态环路响应

• 输入电压前馈以避免交流电压下降期间出现反向电流

• 支持高压直流输入

• 基于有效值的功率计量

• 可编程继电器延迟的浪涌电流控制

• 关机期间，两个通道 X 电容器放电

多模式工作

• 重负载条件下的连续导通模式 (CCM)

• 轻负载条件下的断续导通模式 (DCM)

• 零负载条件下的打嗝模式

全面的故障保护

• 快速过压保护，欠压保护和过压保护

• 逐周期电流限制、平均电流过流保护

• NTC 热保护

• 内置 MTP 用于存储自定义配置

具有 I²C 接口，通过易于使用的图形用户界面 (GUI) 进行编程

采用 SSOP-24L 封装

在倡导低碳节能的今天，慧能泰半导体将继续聚焦模拟芯片核心技术研究，丰富产品种类，并不断提高创新能力，以技术沉淀和研发优势，为数字能源领域国产模拟芯片的崛起不懈奋斗！
