2025年必备！带I2C接口的2C1A/2A1C多口快充方案

当我们外出时，不可避免会带上手机，平板，笔记本......等电子设备，如果每次都带着各类充电器，对出行来说确实很不方便。怎么才能精简出行？选用慧能泰HUSB392高性能、高集成的3端口控制器设计的多口电源适配器，可实现18W~65W的2C1A/2A1C多口快充，一个产品解决N个需求。

392封装图及2C1A/2A1C Demo图

光接口数量多不算什么本事，能快速安全地给各类设备充电才是真功夫，所以HUSB392做到了:

1.兼容UFCS在内的各种协议：HUSB392是一个USB PD3.1 SRC控制器，支持5个固定电压输出的FPDO和2个可配置电流、电压的APDO。当仅有一个端口连接时，会启用USB PD或HVDCP快速充电协议；当同时连接2个或3个端口时，输出电压则固定为5V。此外，HUSB392还支持BC 1.2 DCP、Apple 2.4 A、QC 2.0/3.0/QC 3+、AFC、FCP、SCP、PE 1.1+/2.0和UFCS协议。

2.集成了所有必要的保护功能：过压保护 (OVP)、欠压保护 (UVP) 、欠压锁定 (UVLO)、过流保护 (OCP) 、快速过流保护(FOCP) 、CC或DPDM过压保护（端口OVP）、过热保护（OTP）和热关断（TSD）。

3.支持I2C模式：HUSB392支持I2C模式。在I2C模式下，主机可以通过I2C总线读取HUSB392当前的协议状态和当前的输出电压和输出电流信息，用于屏幕显示，也可以通过I2C总线实时调整HUSB392功率限制和协议电压，实现无感的动态功率分配。

产品特性

• 符合USB Type-C2.1和USB PD3.1标准

    - 支持5V、9V、12V、15V和20V电压FPDO

    - 支持2个可编程APDO

• 支持BC1.2 DCP和HVDCP协议

    - BC 1.2 DCP模式

    - Apple 5V 2.4A模式

    - QC 2.0/3.0/QC 3.0+ classA或classB

    - AFC、FCP和LVSCP/HVSCP

    - PE1.1+和2.0

    - UFCS

• 支持3端口应用（2C1A或2A1C）

• 低至5mA的轻负载检测

• 支持外部N-MOSFET

• 集成恒压环（CV）和恒流环（CC ）

• 支持I2C功能

• 多档线损补偿选项

• 集成OVP、UVP、UVLO、OCP、FOCP、CC/DPDM OVP、TSD和OTP保护

• QFN-32L（4mm✖4mm）封装

• ±6kV HBM ESD

HUSB392+HUSB362 2路Buck应用

使用HUSB392搭配慧能泰支持PD3.1 EPR且集成MCU的高性能PD协议芯片HUSB362，可以打造能实现两路独立快充和功率动态分配的方案。该方案可支持I2C在线控制，工作状态和电压、电流等信息的上报和动态功率分配。

HUSB392+HUSB362 2路Buck应用电路图

以HUSB392+HUSB362 2路Buck应用为例，该方案采用I2C可以实现多次任意降功率功能，支持65W 2C口任意组合功率输出，X+Y(15W+50W，20W+45W，30W+35W，25W+40W......)功率组合随心配。

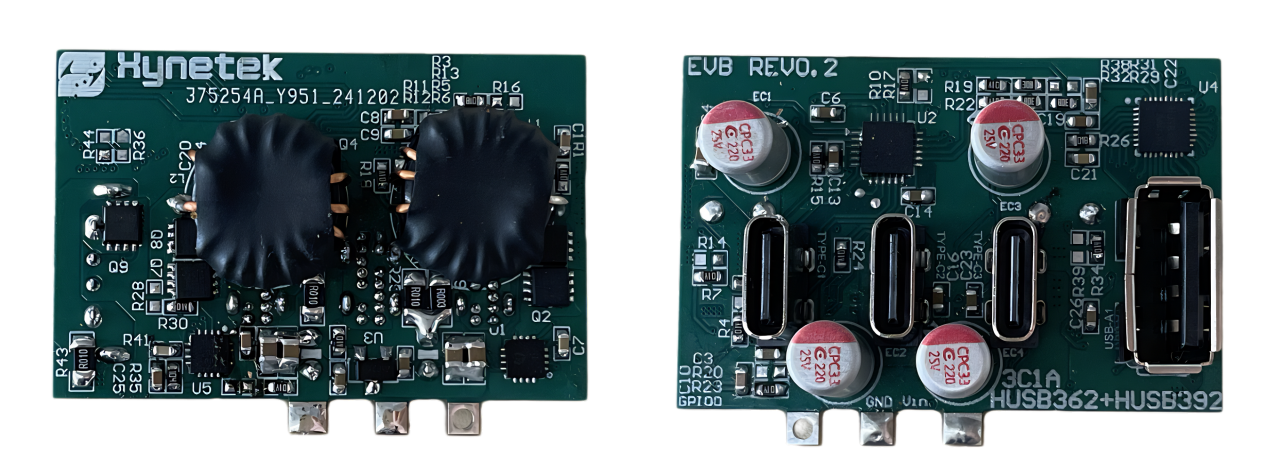

HUSB392+HUSB362 3C1A Demo图

HUSB392+HUSB362单路Buck半独立应用

该方案省去一个Buck，可以实现一路独立快充，一路电压跟随，支持多次功率分配。

HUSB392+HUSB362 单路Buck半独立应用电路图
