零外围双C口快充芯片，这波羊毛必须薅！

听到“零外围”，各位工程师是不是心动了？毕竟写了一天代码已经很累了，谁还愿意焊一堆外围元件啊！HUSB383C零外围方案重新定义双C口快充芯片，让"一拖二"快充变得简单又实惠，用过就回不去了。

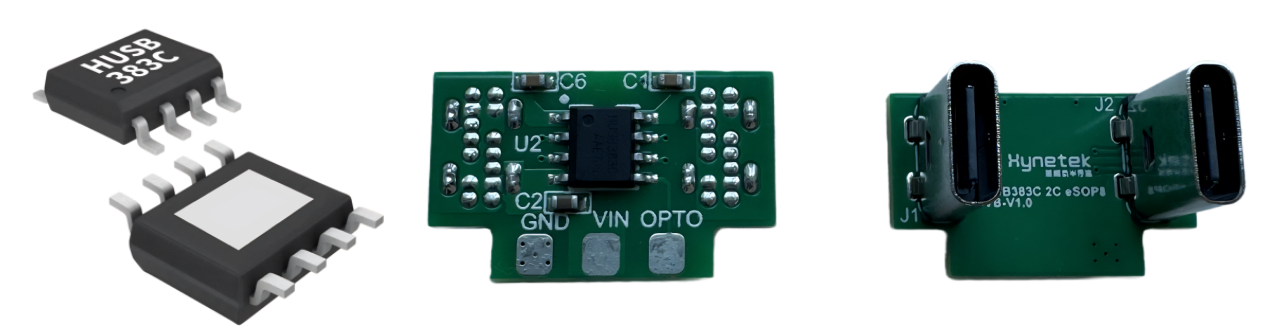

图1：HUSB383C eSOP-8L封装及Demo图

产品特性

• 符合USB Type-C2.1和USB PD 3.1标准

       - 支持5V、9V、12V电压

       - 支持2个可编程APDO

• 集成带软启动的N-MOSFET

• 内部恒压控制

• 支持单端口快充模式和多端口5V共享模式

• 支持C-Lightning线识别

• 集成OVP（过压保护）、UVP（欠压保护）和TSD（过温保护）功能

• eSOP-8L封装

• ±5kV HBM ESD

高集成，零外围
HUSB383C集成了2个N-MOSFET以及环路补偿网络，做到零外围设计，显著降低物料成本和贴片成本，特别适合对成本敏感的大规模量产应用。

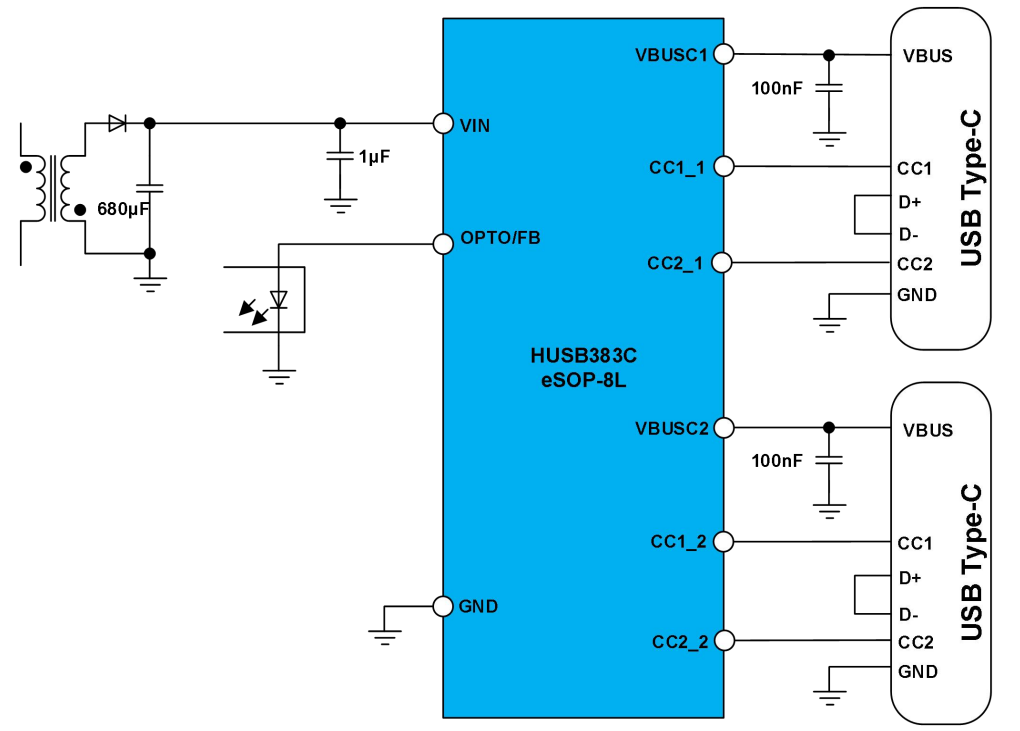

图2：HUSB383C典型应用电路图

支持三米线为设备充电:
HUSB383C可支持不同规格（AWG24-AWG28）的USB-C线缆，无论是编织线、橡胶线还是扁平面条线，即使采用3m长的线缆，也能保持稳定通信，正常快充。

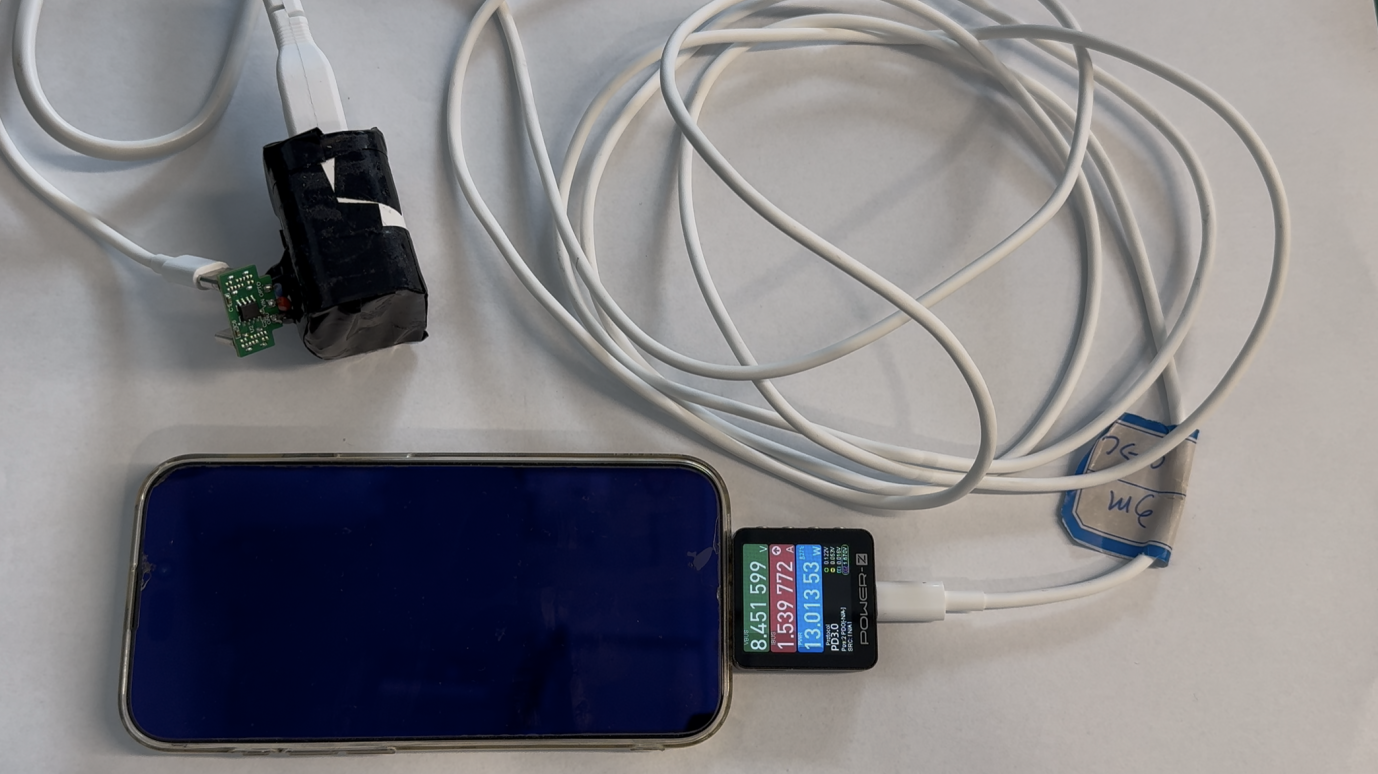

图3：HUSB383C支持三米线为设备充电

智能识别C-Lightning线缆:

HUSB383C贴心设计，智能识别苹果C-Lightning线缆——即使线材长期插着，空载时也不影响另一个C口全速快充，双口随时可用，充电更自由。

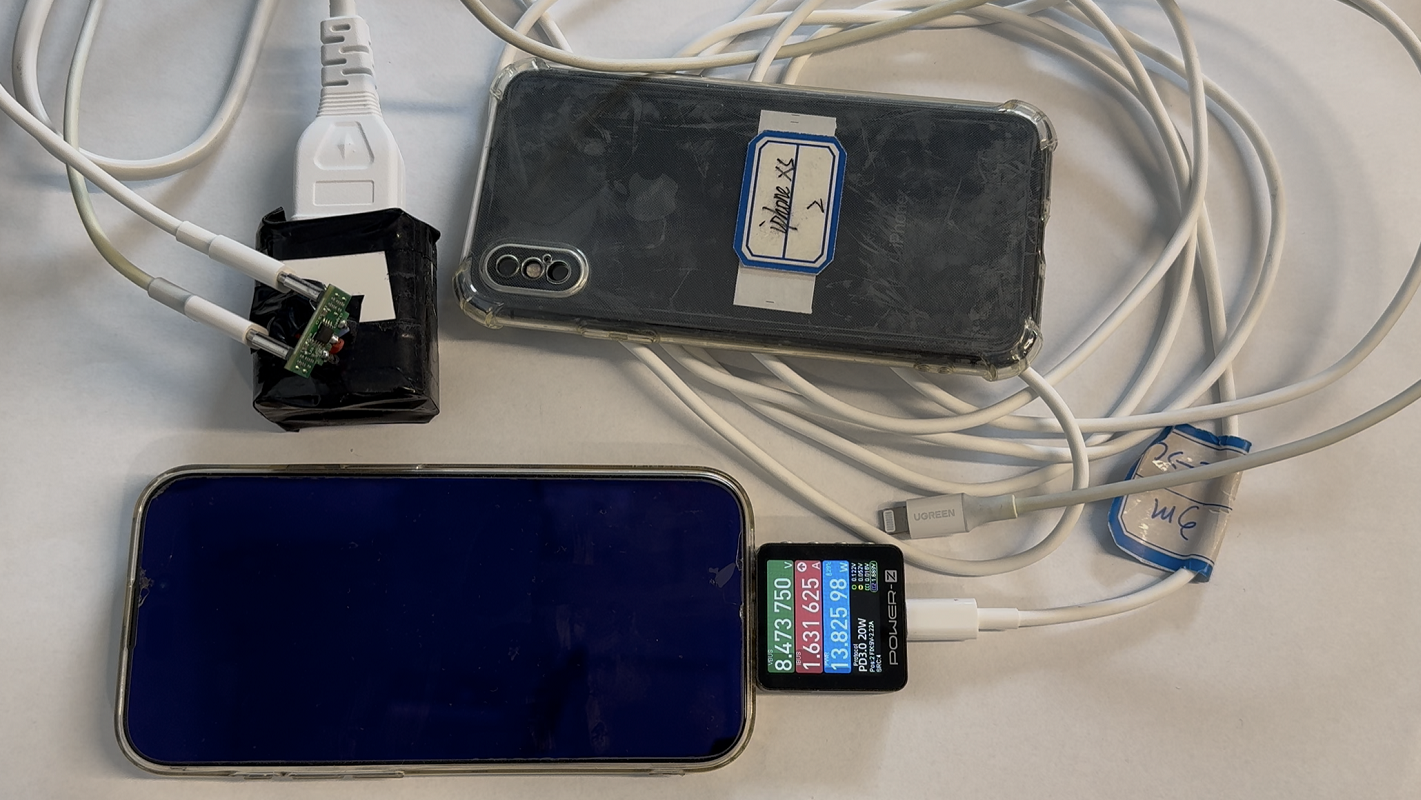

图4：HUSB383C智能识别C-Lightning线缆
