三路独立功率上报，屏显方案好福音！

HUSB385是一款高性能、高集成度的3端口控制器（2C1A或2A1C）。当单个端口连接时，该控制器可支持USB PD或HVDCP等快充协议。当2个及以上端口同时连接时，提供5V共享模式。

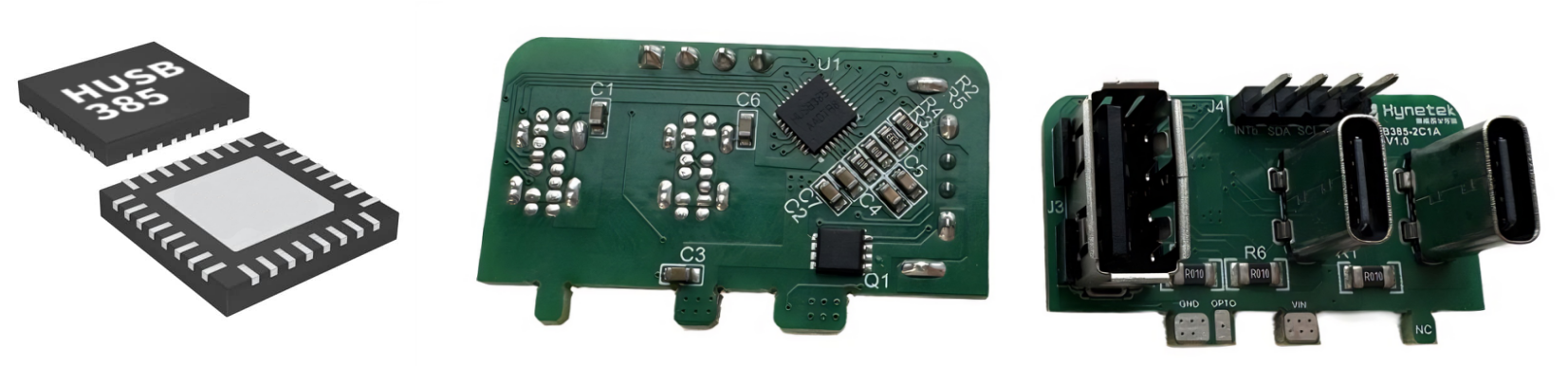

图1：HUSB385 QFN-32L封装及2C1A Demo图

产品特性

• 符合USB Type-C 2.1和USB PD 3.1标准

       - 支持5V、9V、12V、15V和20V电压

       - 支持2个可编程APDO

• 支持BC1.2 DCP和HVDCP协议

       - BC 1.2 DCP模式

       - Apple 5V 2.4A模式

       - QC 2.0/3.0/QC 3.0+ Class A or Class B

       - AFC、FCP和LVSCP/HVSCP

       - PE 1.1+和2.0

       - UFCS

• 支持3端口应用（2C1A或2A1C）

• 低至5mA的轻负载检测

• 集成两个低Rdson N-MOSFET

• 支持恒压环路（CV）和恒流环路（CC）

• 支持I2C功能

• 多档线缆补偿选项

• 集成OVP、UVP、UVLO、OCP、FOCP、 CC/DPDM OVP、TSD和OTP保护

• QFN-32L（4mmx 4mm）封装

• ±6kV HBM ESD

极简设计：

HUSB385在保留强大协议兼容性和安全机制的前提下，通过内部集成两个低Rdson的 N-MOSFET，减少了外部元件数量，降低了电路板的复杂度，提升了系统整体的稳定性和可靠性。

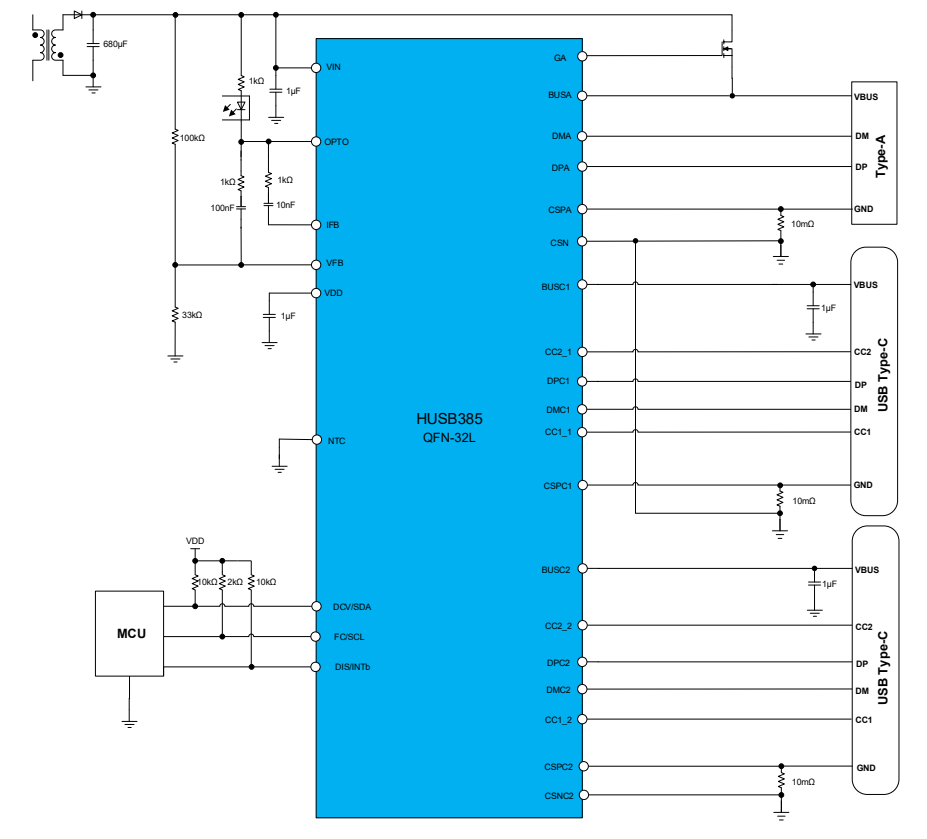

图2：HUSB385 2C1A典型应用电路图

三路独立功率上报实现屏显：

HUSB385支持I2C通信模式。在I2C模式下，主机可以通过I2C总线实时读取HUSB385当前的工作状态，握手的协议，以及当前的输出电压，输出电流，三路的独立电流，用于屏幕显示。

无限次动态功率广播：

在I2C模式下，根据获取的充电电压，电流信以及当前充电协议，主机可以通过I2C总线实时调整HUSB385功率、电压和协议限制，实现动态功率分配。

使用HUSB385搭配慧能泰支持PD3.1 EPR且集成MCU的高性能PD协议芯片HUSB362，可以打造能实现两路独立快充和功率动态分配的方案。该方案可支持I2C在线控制，工作状态和电压、电流等信息的上报和动态功率分配。

以HUSB385+HUSB362 2路Buck应用为例，该方案采用I2C可以实现多次任意降功率功能，支持65W 2C口任意组合功率输出，X+Y(15W+50W，20W+45W，30W+35W，25W+40W......)功率组合随心配。

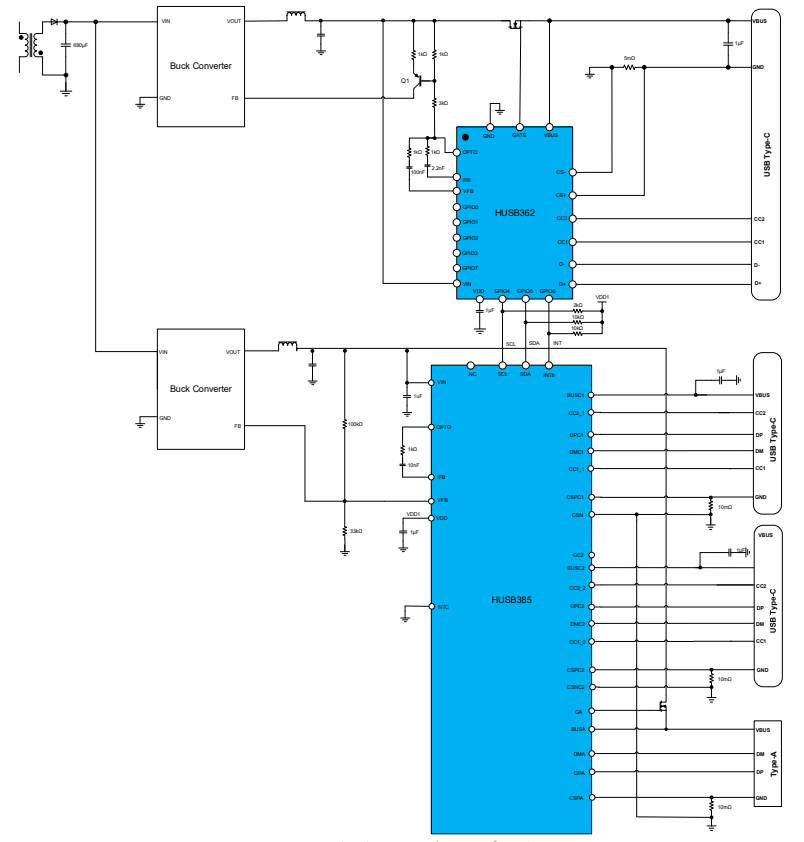

图3：HUSB385+HUSB362 2路Buck应用
