亲测推荐，这款零外围单C口USB PD快充芯片真的好用！

HUSB380B是一款高性能、高集成度的USB Type-C PD控制器。它集成VBUS电源开关和电流采样电阻，从而节省了电路板空间和BOM成本。作为符合USB PD3.1标准的控制器，HUSB380B支持5个FPDO和2个可编程电流和电压的APDO。此外，它还兼容一系列充电协议，包括 BC1.2 DCP、Apple 5V 2.4 A、QC2.0/3.0/QC3+、AFC、FCP和SCP、以及PE1.1+/2.0。HUSB380B集成了所有必要保护功能，包括过压保护 (OVP)、欠压保护 (UVP)、欠压锁定 (UVLO)、过流保护 (OCP)、短路保护 (FOCP) 和热关断 (TSD)。它采用DFN3X3-10L和SOP-8L封装。

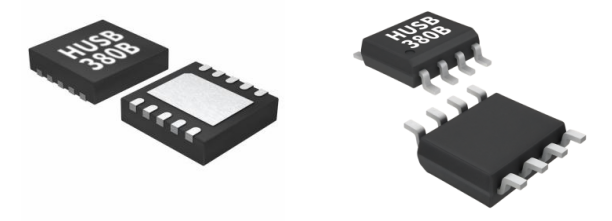

图1：HUSB380B DFN3x3-10L（左）和SOP-8L（右）封装图

产品特性

• 符合USB Type-C 2.1和USB PD 3.1标准

       - 支持5V、9V、12V、15V、20V

       - 支持2个可编程的PDO

      - TID：10190

• 支持BC1.2 DCP和HVDCP协议

      - BC 1.2 DCP

      - Apple 5V 2.4A

      - QC2.0/3.0/QC3.0+ Class A or Class B

      - AFC、FCP和SCP

      - PE 1.1+/2. 0

• 集成N-MOSFET驱动器，支持软启动

• 集成电流采样电阻

• 内置补偿的恒压（CV）和恒流（CC）控制

• 多档线缆补偿选项

• 集成OVP、UVP、UVLO、OCP、FOCP和TSD多重保护机制

• 采用DFN3x3-10L和SOP-8L封装。

• ±5kV HBM ESD

HUSB380B集成了N-MOSFET和电流采样电阻，能实现零外围设计，PCB Layout更简单。

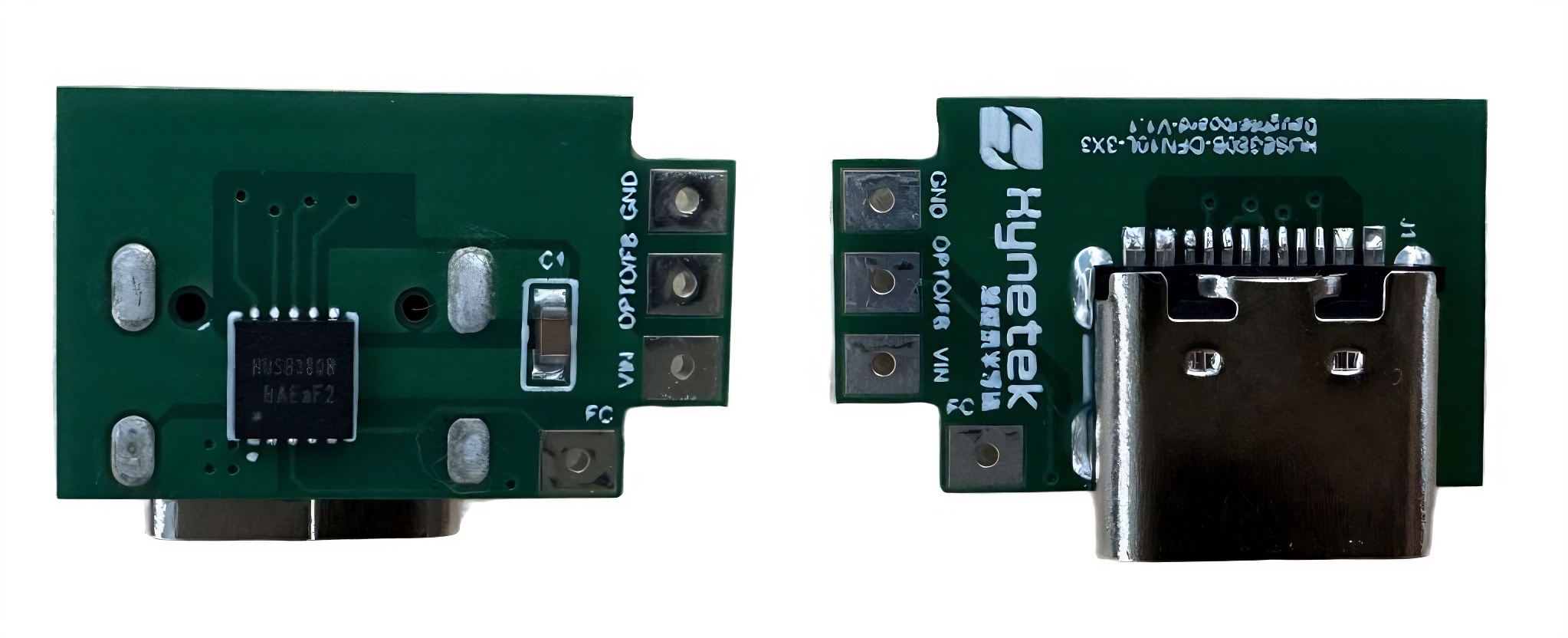

图2：HUSB380B Demo板

HUSB380B提供DFN3x3-10L和SOP-8L两种封装，满足不同应用场景的空间和散热需求。

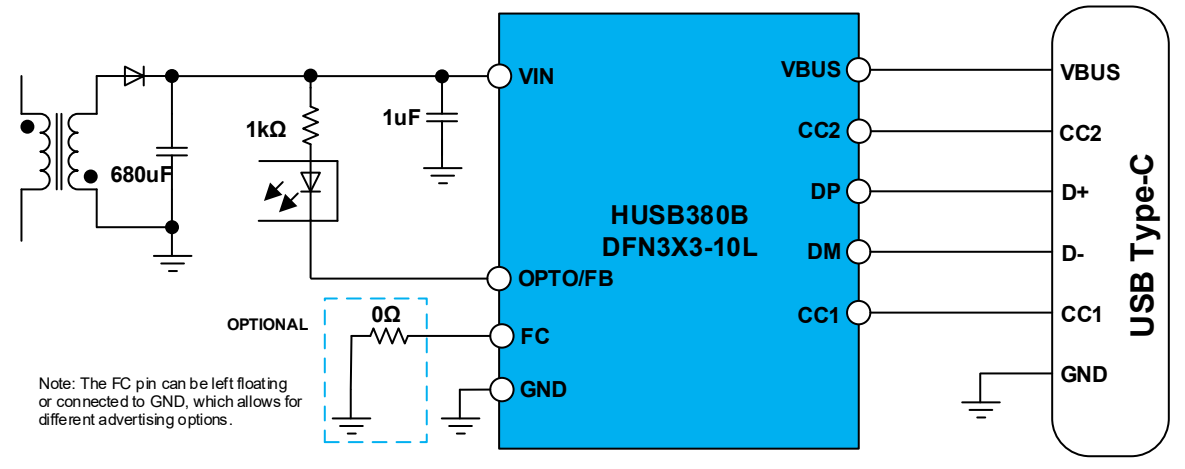

图3：HUSB380B DFN3x3-10L封装典型应用电路图

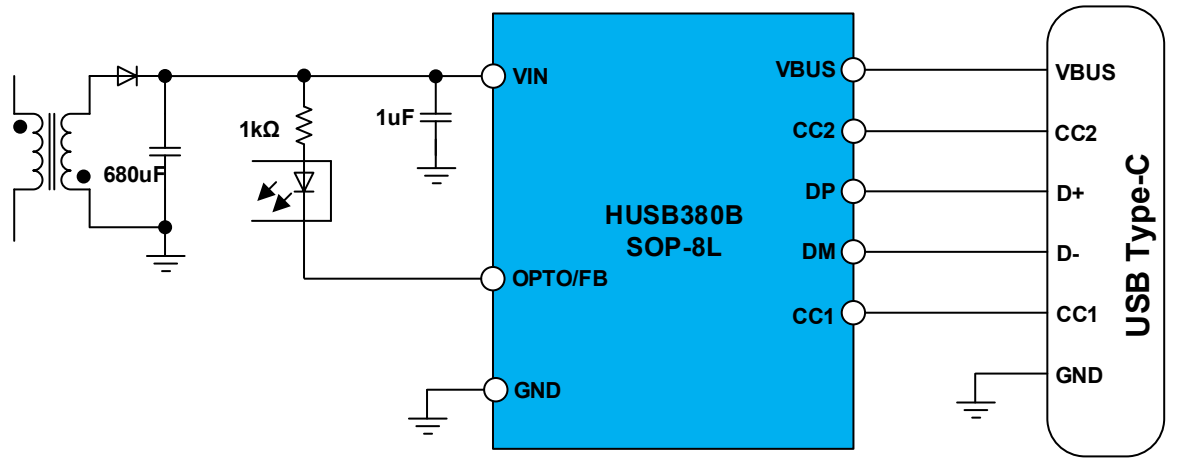

图4：HUSB380B SOP-8L封装典型应用电路图

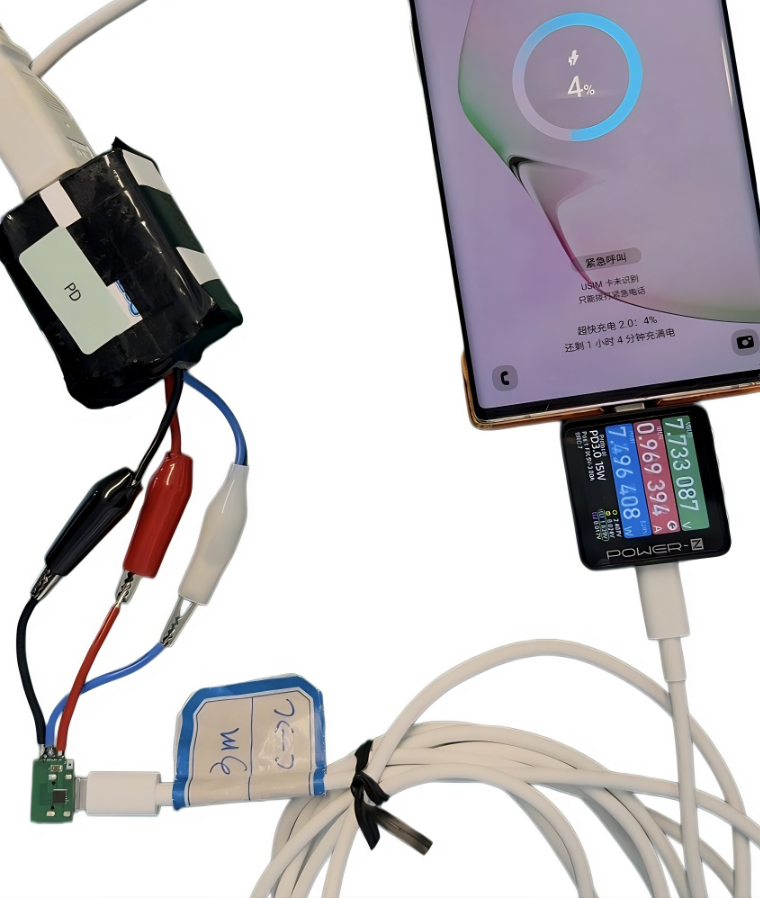

HUSB380B支持3米线与设备充电，支持三星显标，充电性能稳定高效。

图5：HUSB380B支持三星显标

HUSB380B支持级联功能，通过FC引脚与慧能泰其他协议芯片级联，实现多口同插智能降功率；也可通过2个HUSB380B级联实现双Type-C口固定分配功率，例如实现单插65W、双口同插45W+20W，或者单插45W、双口同插25W+20W等不同配置。

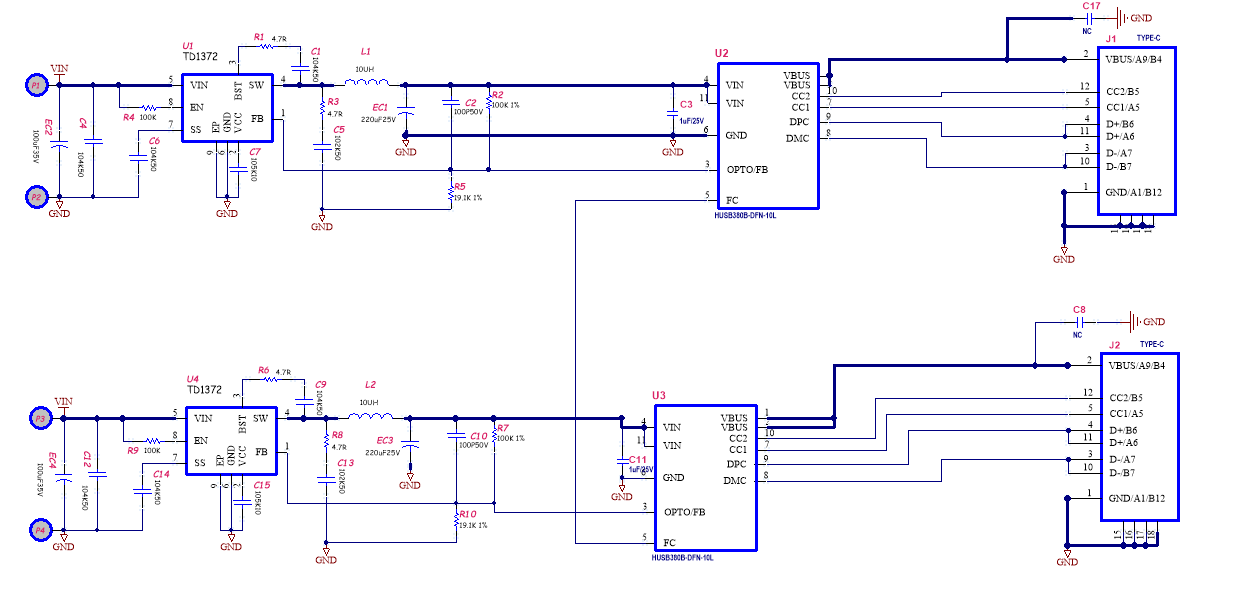

图6: 采用双BUCK和HUSB380B实现的2C级联框图

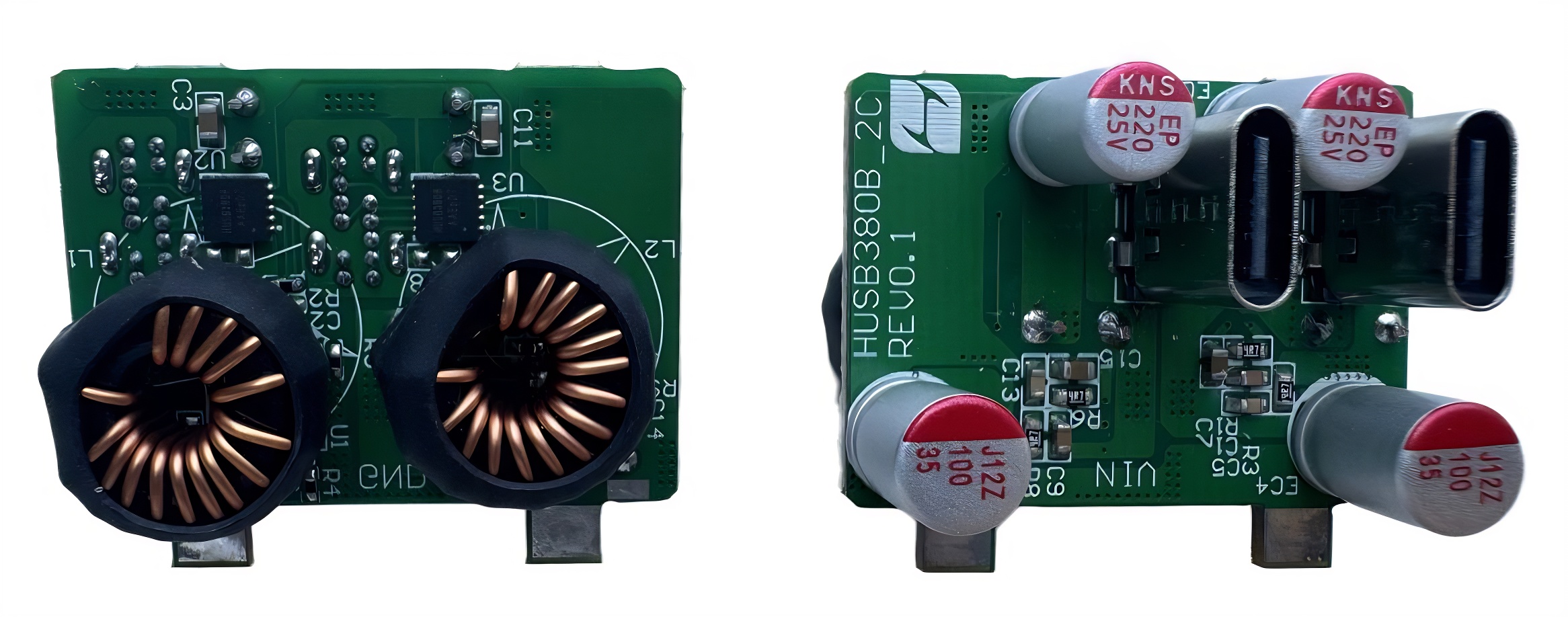

图7: 采用双BUCK和HUSB380B实现的2C级联Demo板
