能让Switch 2秒投屏？HUSB280：基操勿6

别再让Switch 2“投”疼了！想大屏沉浸体验，却总被投屏“背刺”。要接底座、不能快充、还烧接口……说好的沉浸式体验，秒变断连式崩溃。

为解决这些痛点，慧能泰推出基于PD DRP芯片HUSB280的Switch 2投屏方案，通过高集成度设计与全协议兼容，实现 “即插即用、快充 + 投屏 + 扩展” 三位一体的便捷体验。

HUSB280作为方案核心，是一款集成MOSFET的PD DRP双向快充协议芯片，符合USB Type-C 2.4和USB PD 3.2最新协议规范，为Switch 2投屏场景提供稳定的协议交互与电力管理支持。在硬件设计上，HUSB280内置两颗耐压30 V的N-MOSFET，串联导通电阻仅21 mΩ，无需外置MOS驱动电路，大幅简化客户系统设计并减小电路板尺寸。协议兼容性上，通过固件配置可支持多种PDO及PPS模式，满足Switch 2的动态电压调节需求；内置的DPDM PHY支持BC1.2、QC2.0/3.0/3+、AFC、FCP、SCP及UFCS等主流快充协议，同时兼容USB PD双向通信，既能为Switch 2供电，也能反向接收设备电力。此外，该芯片还适用于电动工具、电池供电设备等多场景，进一步验证了其稳定性与通用性。

基于HUSB280的Switch 2投屏方案，其系统搭建清晰简洁，旨在为用户提供“一线连”的完整桌面体验。典型应用框图及使用方式如下：

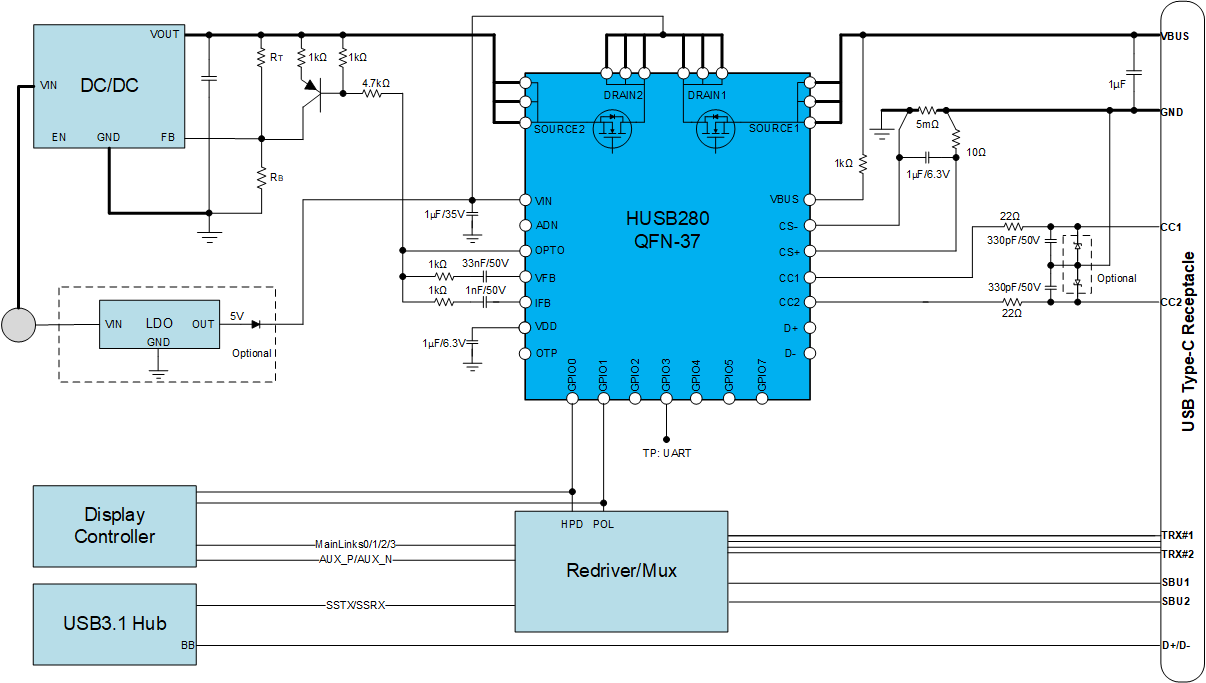

图1：HUSB280典型应用电路图

图2：基于HUSB280的Demo使用方式

1. 电源输入：方案需要一个DC直流电源输入，建议电压在20V左右（19V或21V等亦可）。该Demo方案必须在接入DC电源后才能开始工作。

2. 连接主机：使用Type-C线缆将Switch 2接入HUSB280控制的Type-C接口。HUSB280的DRP特性使其能够智能地与Switch 2进行功率和角色协商，建立稳定的PD连接并激活DisplayPort Alt Mode。

3. 视频输出：通过方案的DP口连接至大屏幕显示器或电视，实现4K高清、低延迟的游戏画面投屏。

4. 外设扩展：方案的USB-A可以连接U盘、移动硬盘以扩展存储，或连接鼠标、键盘、游戏手柄等外设，实现数据传输与外设控制，提升使用便利性。

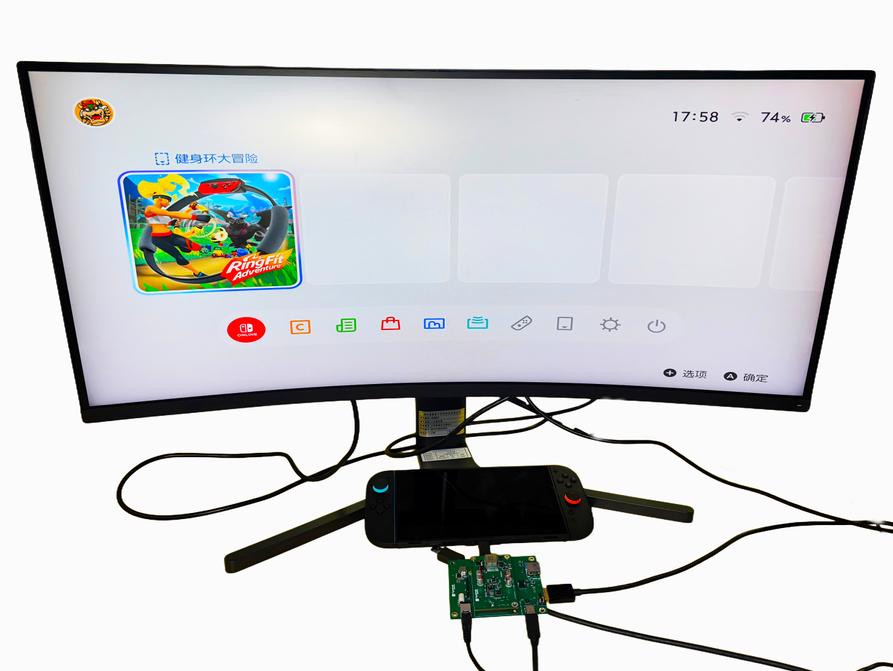

图3：使用该Demo成功实现Switch 2投屏

基于HUSB280的Switch 2投屏方案，在系统设计和最终性能上具备多重显著优势：

1. 高集成与高耐压设计：芯片内置两颗N-MOSFET及驱动电路，省去外置元件；30 V耐压能力无需外置CC/SBU OVP，有效抵御插拔瞬间的电压冲击，降低Switch 2接口损坏风险。

2. 设计灵活，选型自由：外围DCDC选型不限制，方案对后级的DCDC降压芯片没有特殊要求，可以使用常见的FB控制型DCDC，给予了硬件工程师极大的选型自由度，便于利用现有成熟方案或进行成本优化。

3. 强大的扩展能力：可外挂USB2.0 MUX with Billboard（通过HUB实现），同时支持TXRX 通道与平台内置或外搭的USB3.0 MUX协同工作，兼顾投屏与外设扩展功能。

4. 成熟稳定的固件支持：HUSB280内置完善的协议处理固件，兼容Switch 2及市面上主流手机、平板、笔记本等DRP设备，可通过固件更新适配未来新协议与新设备；

5. 精细化保护机制：集成电流采样功能与外部N-MOS控制逻辑，实现过流、过压等多重保护，保障Switch 2与外接设备的使用安全。

面对即将到来的Switch 2等便携设备全功能Type-C时代，慧能泰HUSB280 PD DRP芯片以其高集成度、强大的协议兼容性、灵活的设计方案和可靠的性能，为打造下一代高性能、高可靠性的投屏扩展坞提供了完美的核心驱动力。选择基于HUSB280的方案，不仅是选择了一颗芯片，更是选择了一个经过市场验证、面向未来、能够快速推向市场的成熟技术平台。
