实测好用！新一代集成MCU的超低功耗高效供电控制器

是时候给你的充电器“升级大脑”了。慧能泰最新推出集成MCU的超低功耗高效供电控制器HUSB363A，将是您的不二之选。

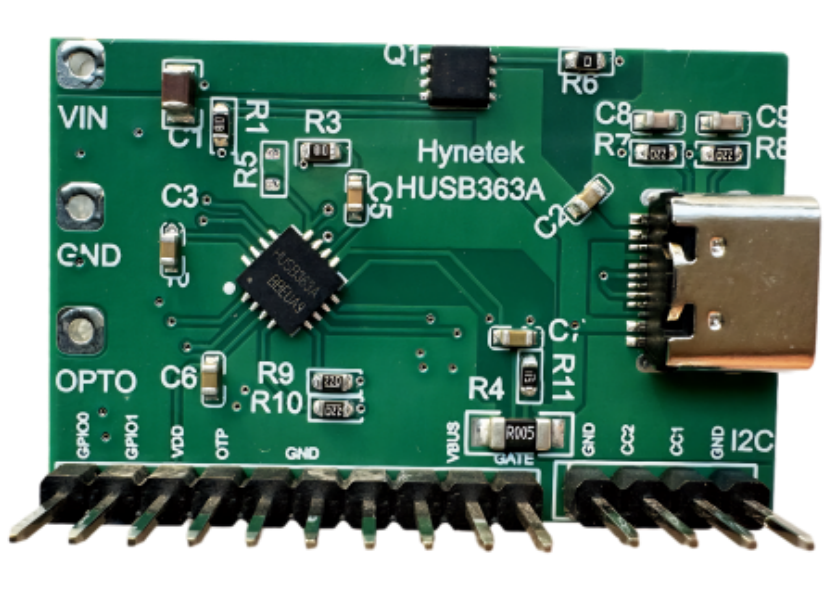

图1：HUSB363A Demo

为满足不同产品的设计需求，HUSB363A提供QFN4x4-24L和QFN4x4-16L两种紧凑型封装可选。HUSB363A和HUSB363等芯片Pin to pin管脚兼容，可以直接升级替换HUSB363。

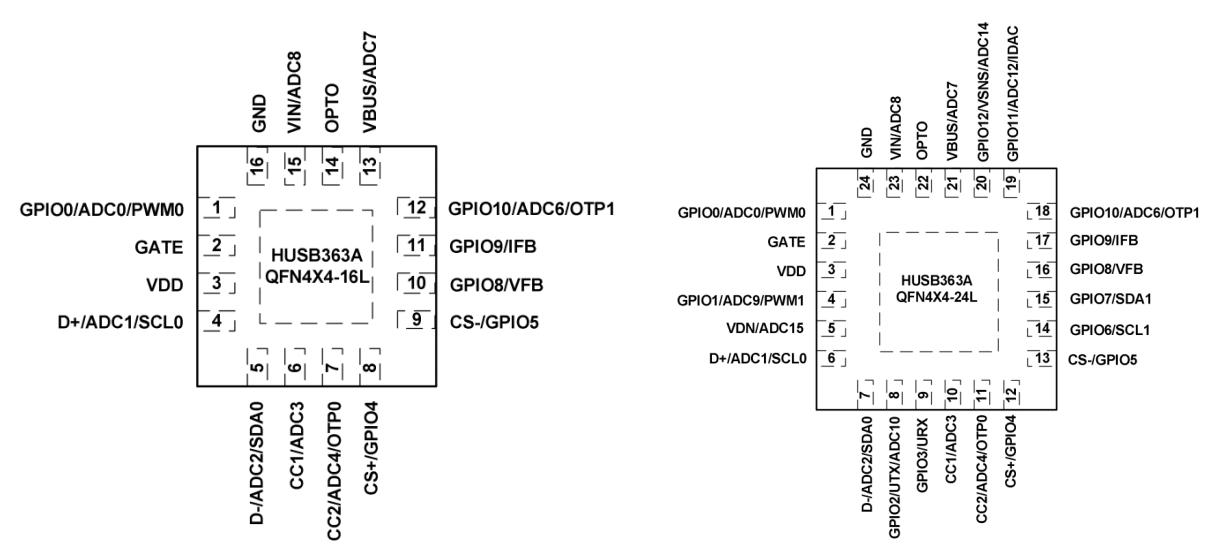

图2：HUSB363A引脚定义

HUSB363A集成了电流环和电压环，不需要外置TL431，外围电路简洁。

图3：HUSB363A QFN-16L封装典型应用电路

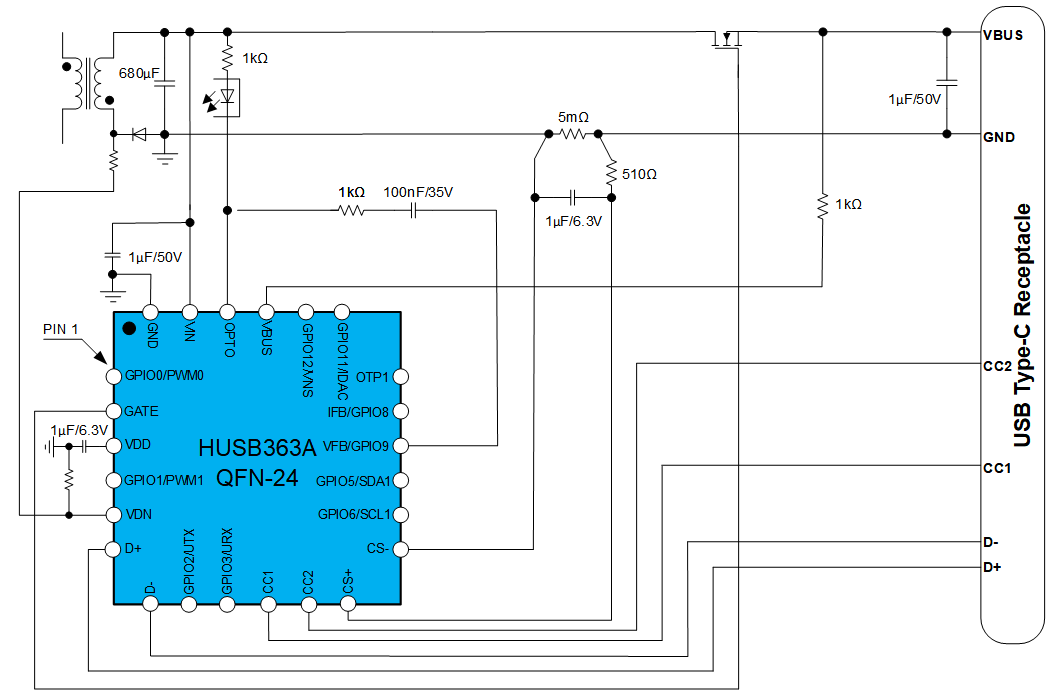

图4：HUSB363A QFN-24L封装典型应用电路

超低功耗：HUSB363A待机功耗低至100 uA，这意味着即使充电器长期插在插座上，其能耗也几乎可以忽略不计。

HUSB363A创新性地集成了SR DRAIN电压检测功能，可以实现LPS、AC高低压侦测。有效防止采样电阻单点失效等异常情况对设备造成损害，为用户的设备安全保驾护航。

HUSB363A支持外部VSNS分压反馈，可以实现更高电压输出，不被芯片耐压限制，可应用于两轮车、三轮车、四轮车充电器，电动工具充电器中。慧能泰还推出了使用HUSB363A作为通用握手协议的一整套中大功率ACDC电源适配器/充电机方案。

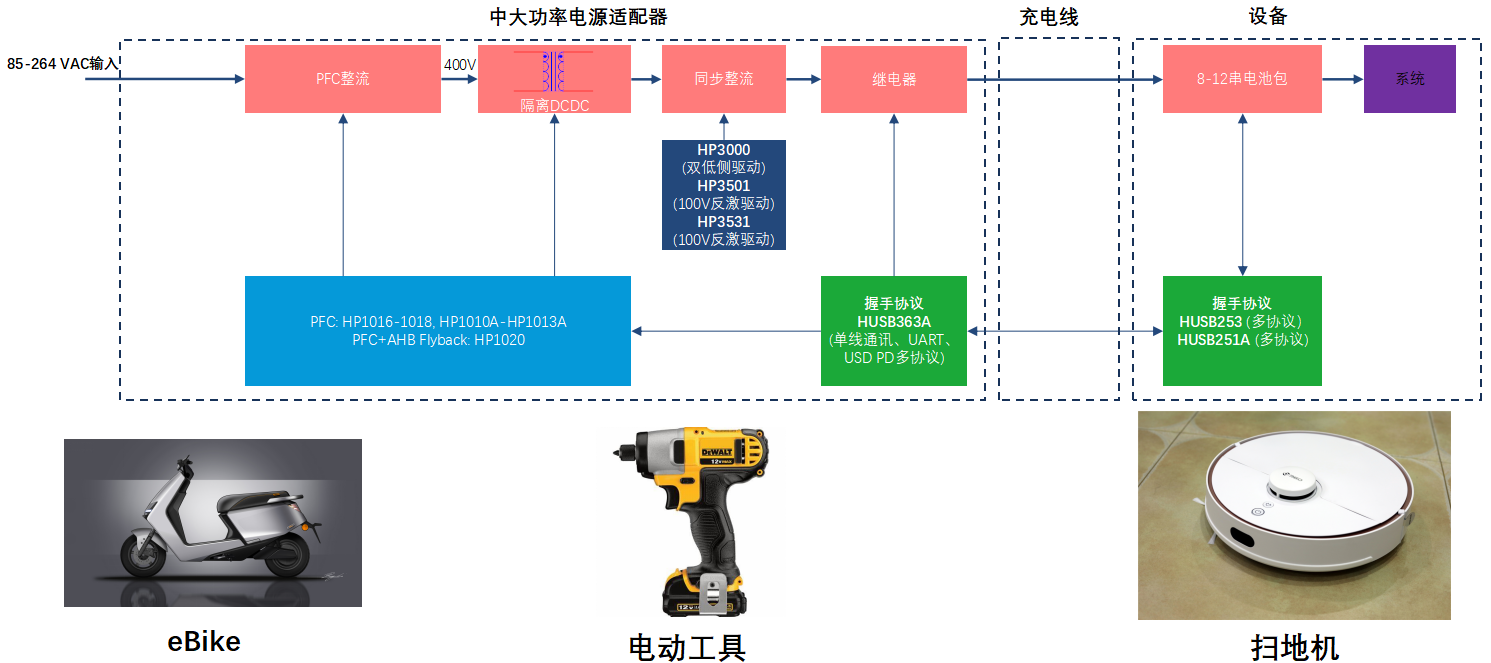

图5：慧能泰中大功率ACDC电源适配器/充电机方案

芯片特性

• 支持PPS的USB Type-C PD供电控制器

       – 符合USB Type-C Rev.2.4

       – 符合USB PD Rev.3.2

• 支持多种DPDM充电协议

       – BC 1.2 DCP和Divider 3

       – QC 4/QC 4+、QC 2.0/3.0/3+

       – AFC、FCP、SCP

       – PE 1.1+/2.0

       – Apple 2.4A

       – UFCS

• 集成高端NMOS门极驱动和继电器驱动

• 超低阻抗采样电阻采集输出电流

• 支持VBUS弱上拉，对于Type-C转Lighting线可以实现休眠

• 支持轻载检测电流低至5~10 mA

• 支持高阻抗Type-C线兼容性提升

• GPIO灵活可配实现客制化需求

• 支持硬件线补，动态负载响应更快

• 两路PWM通道，可用于风扇调速控制

• MCU内核自带20kB MTP存储空间

• 完备的故障保护机制：过压保护、过流保护、短路保护、过温保护、欠压保护、CC过压保护及热关断

• 可配置I2C从机/主机模式

• 内置11位 ADC

• ±3 kV HBM ESD
