HUSB380B: AVS和DPS极简快充新标杆

在快充电源设计赛道上，工程师们始终在与PCB空间和BOM成本博弈。既要追求高功率密度，又要搞定繁杂的协议认证，往往需要在性能与极简之间反复取舍。今天，慧能泰HUSB380B全新升级登场，用“零外围”的极简哲学，重新定义了中小功率快充的设计标准。

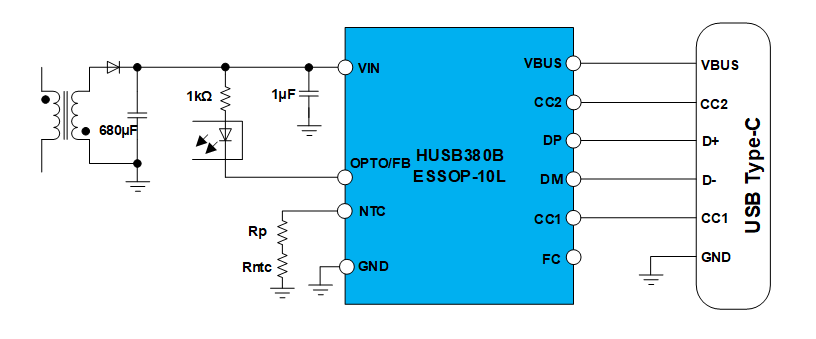

图1：HUSB380B典型应用图

一、全协议兼容，实战握手稳定

HUSB380B完美符合最新的 USB PD 3.2 规范，通过 USB-IF 官方认证（TID: 10190）。此次升级的最大看点，在于对 PD 3.2 核心的 SPR AVS 与 DPS 协议的深度支持，赋予产品面向未来的高端快充话语权：

· SPR AVS（可调电压电源）：支持在 9-20V 范围内以 100mV 步进精细调压，使输出电压与设备电池需求高度匹配，最大限度降低转换损耗与发热。

· DPS（动态电源）：实时监控充电器内部温度，赋予充电器智能功率调节能力。HUSB380B采用最新PD3.2规范中的DPS 机制，动态管理电源输出实时功率，避免充电器内部过热。实现体积与成本的完美平衡。

此外，HUSB380B广泛兼BC1.2 DCP、Apple 5V/2.4A、QC2.0/3.0/QC3+、AFC、FCP、SCP、PE 1.1+/2.0 以及 UFCS 1.0。它不仅能支持iPhone 17的AVS功能，更能让各类安卓与苹果设备握手即充，在体积、成本与性能之间达成平衡。

二、极致小巧，多种封装

为了适配不同功率段与形态的产品需求，HUSB380B提供了量身定制的封装形式：

-DFN3×3-10L：极致小巧，专为最高45W的紧凑型应用而生；

-ESOP-8L：散热优良，适合做迷你单口充电器；

-ESSOP-10L：作为本次主推的封装形式，ESSOP-10L 完美兼顾了引脚间距兼容性与极致散热性能。相比于 DFN 封装，ESSOP-10L 采用两侧翼形引脚设计，不仅大大降低了大批量生产中的贴片焊接难度，提升了良率，更方便工程师手工调试；相比于 8 引脚封装，它增加了专属的散热与功能引脚配置，能够更有效地将内部集成 MOS 管产生的热量传导出去。在 65W 满功率输出或高环境温度的严苛工况下，ESSOP-10L 封装能显著降低芯片结温，让系统运行更冷静、更稳定，是中大功率快充方案的首选利器！

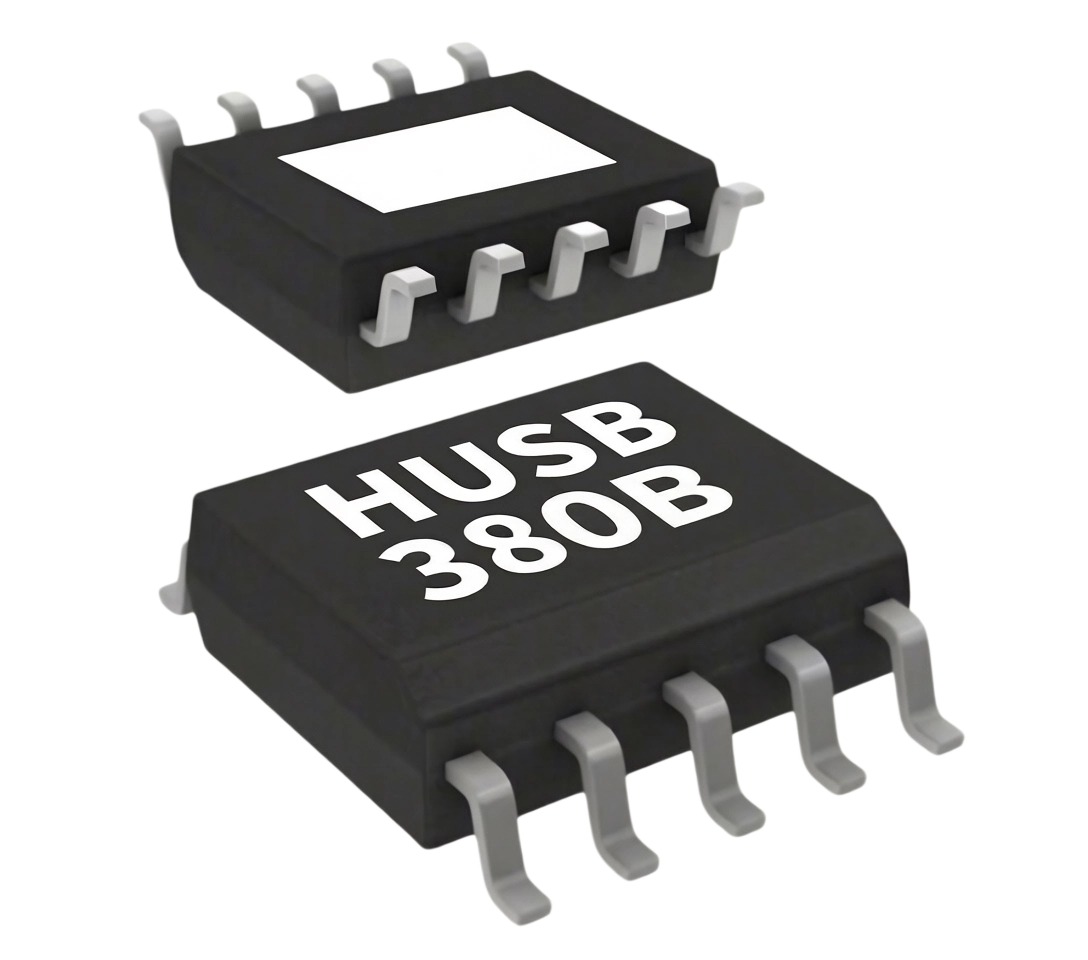

图2：HUSB380B-ESSOP-10L封装图

三、玩法升级，级联更自由

HUSB380B不仅仅是单口快充神器。它独特的芯片链路功能，支持多芯片级联，轻松实现双口或四口功率分配。更值得一提的是，支持单Buck电压跟随应用，进一步降低了多口快充方案的系统成本。

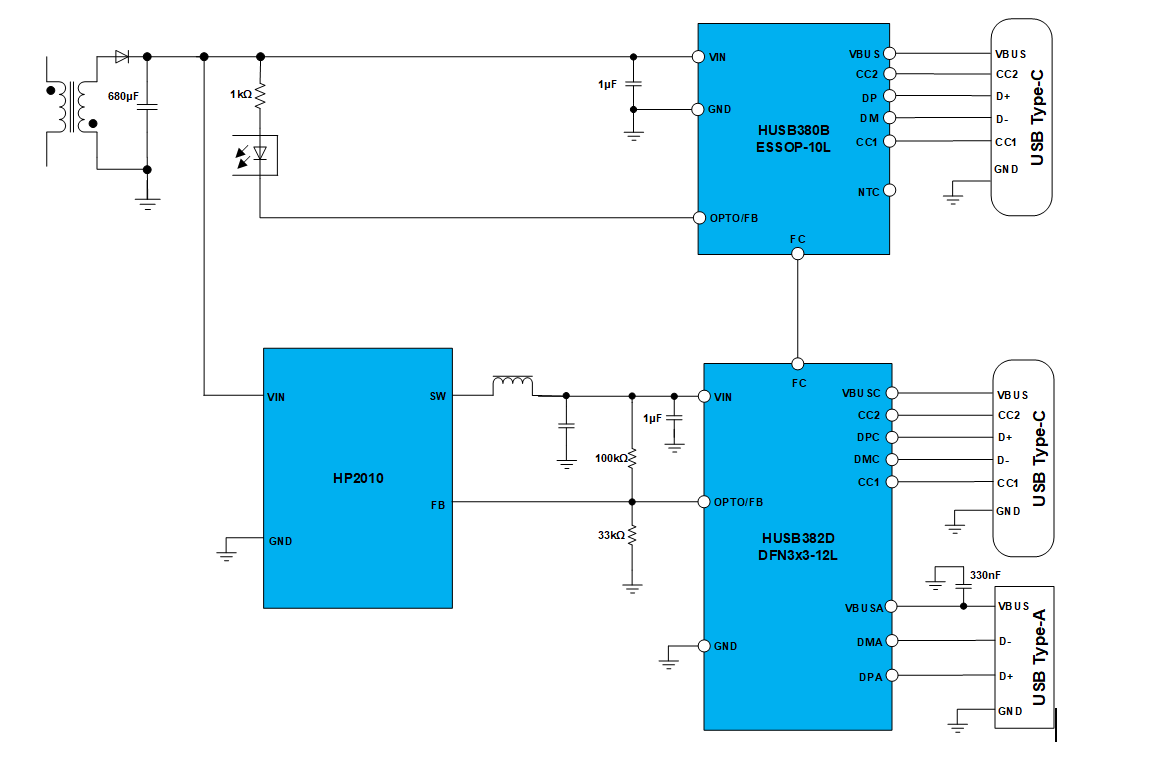

图3：HUSB380B+HUSB382D+HP2010实现单BUCK电压跟随应用图

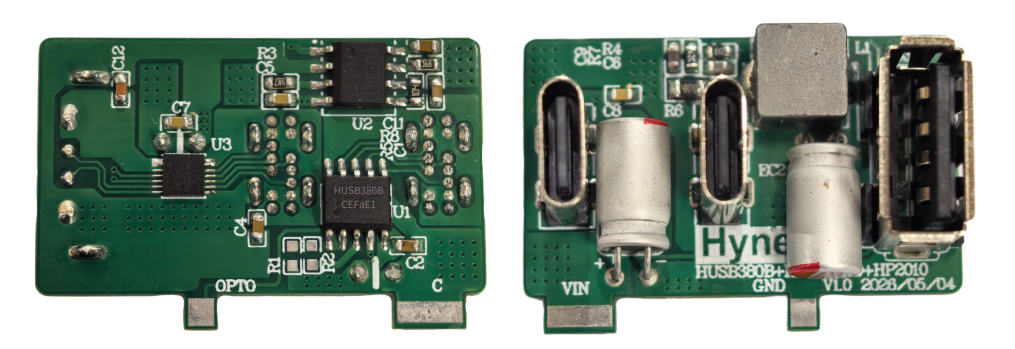

图4：HUSB380B+HUSB382D+HP2010方案demo

四、高集成度设计——把“外挂”装进芯片

HUSB380B的杀手锏在于其极致的集成度，不同于传统PD控制器需要外挂VBUS开关MOS、电流采样电阻以及复杂的补偿网络，HUSB380B 将N-MOSFET、电流检测分流器全部集成于芯片内部，并内置了带补偿的恒压恒流控制环。

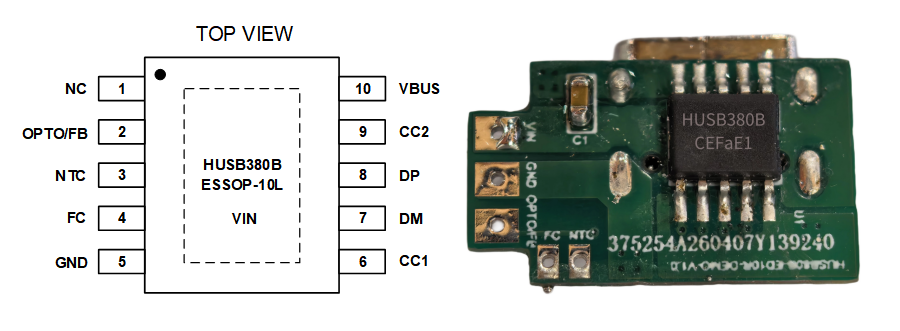

图5：HUSB380B-CXXXX-ED10R引脚定义+demo

这意味着，在PD协议部分，您几乎不需要任何外围分立元件。“零外围”不仅是省去了几颗物料的成本，更是省去了繁琐的调试时间，让PCB布局变得简洁，实现高功率密度设计。

总结：从“零外围”的极简设计，到多种封装的迷你身材，再到全套认证的硬核实力，HUSB380B是您打造高性价比、小型化快充产品的最佳拍档。想要获取更多技术支持与样品申请，欢迎联系我们或在后台留言。
