HUSB383B是一款高集成度的双端口PD source 控制器，它集成了所有关键的功率组件，可以显著减小 PCB 占用面积并简化系统设计。HUSB383B支持两种端口配置，2C或者1A1C，内部集成了输出功率管和电流检测电阻，C1口的功率管具有超低导通电阻（9mΩ），最高支持5A电流输出，第二个端口最高支持3A电流输出。HUSB383B同时也集成了反馈网络和恒压、恒流电路，无需使用任何外部元器件即可提供精确的恒压和恒流调节。
HUSB383B 集成了全面的保护功能，包括过压保护 (OVP)、欠压保护 (UVP)、欠压锁定 (UVLO)、过流保护 (OCP)、快速过流保护 (FOCP)、过热保护 (OTP) 以及热关断 (TSD)。

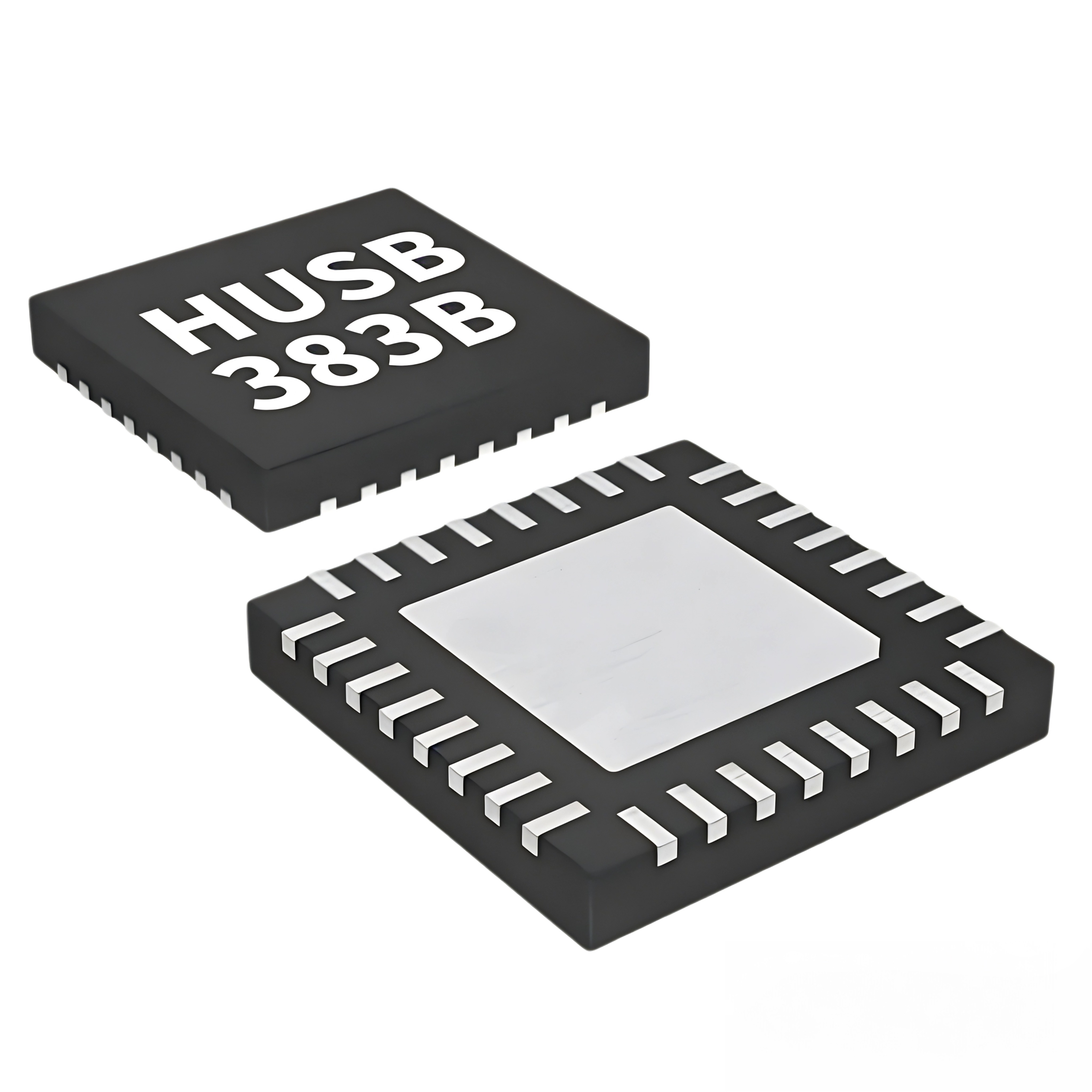

产品采用 QFN4x4-32L 封装。
| 订货型号 | Power | 5V | 9V | 12V | QC | 恒流 | BC1.2 DCP | 线补 | 封装形式 | 包装形式 |
|---|---|---|---|---|---|---|---|---|---|---|
| HUSB383B | √ | FPDO 5V-12V APDO 3V-11V | 5V Prog & 9V Prog | 5mΩ | - | One-time | External | 0, 60mΩ, 120mΩ ,180mΩ | QFN-32L | 18~100W |
• 支持双端口应用（2C或1A1C）
• 全面协议兼容:
-符合USB Type-C 2.4和USBPD3.2
-支持固定电压输出(FPDOs):5V/9V/12V/15V/20V
-支持2个可编程APDO
-支持 SPR AVS 模式(15V/20V)
• 兼容主流快充协议:
-BC1.2、DCP、HVDCP
-Apple 5V2.4A
-QC2.0/3.0/QC3.0+Class A/B
-AFC、FCP、SCP
-PE1.1+/2.0
-UFCS1.0
• 单口独立快充，双口共享5V
-C1口集成9 mΩ 超低导通电阻 N-MOSFET，支持高达 5A 输出电流
-C1口支持Vconn和E-marker检测
-C2口支持3A输出电流
• 支持外接NTC电阻实现温度检测和DPS功能
• I2C从机接口用于状态上报
• 基于输出电压的分段、多档线补
• 超高集成，反馈、环路补偿、电流检测等功能全集成
•QFN-32L封装（4mm×4mm）
•±4 kV HBM ESD
